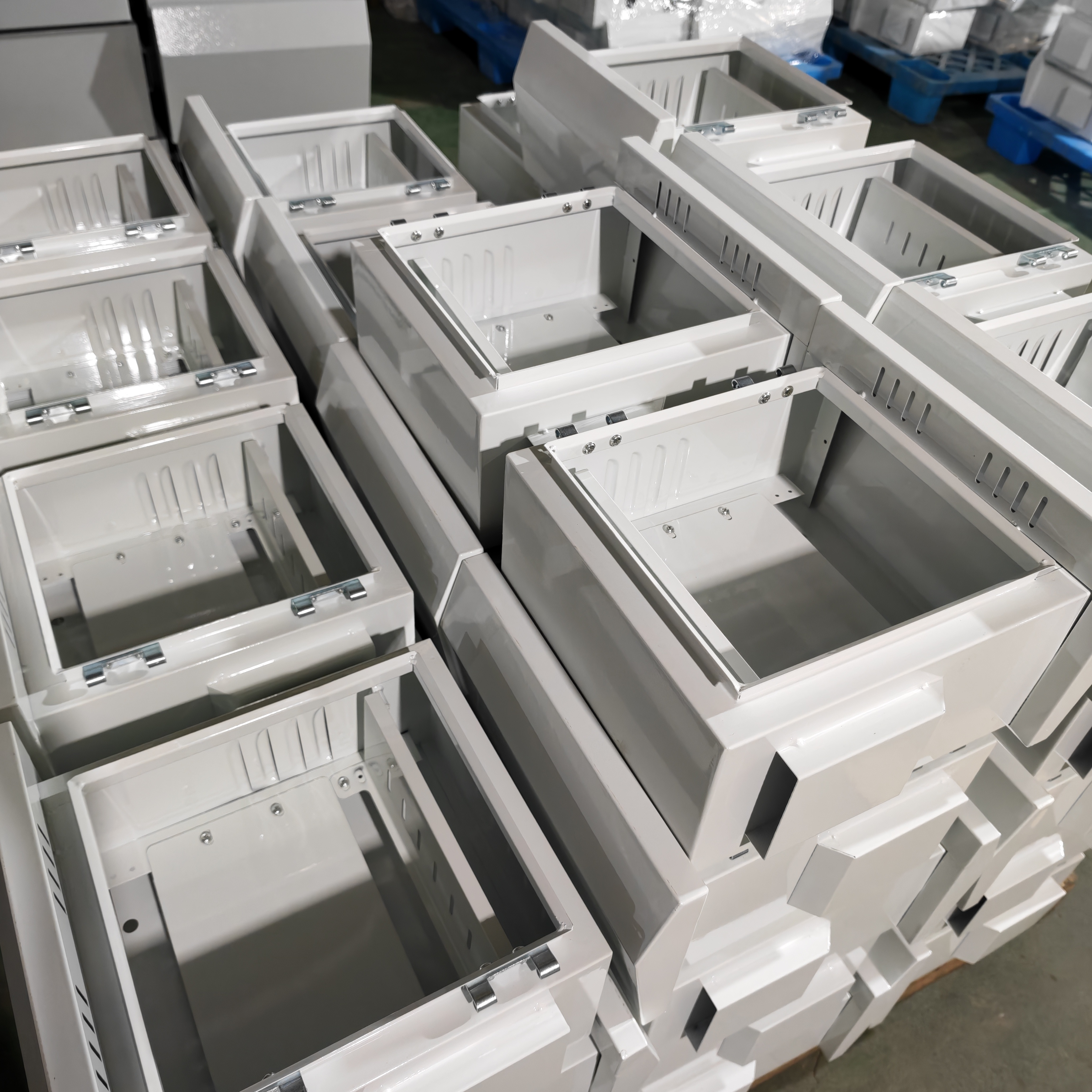

Ouyue Electric の屋外防雨監視ボックスはバッチで組み立てられており、ブラジルに送られようとしています。

I. 組み立て場所: ボックスのドアとボックス本体の間の正確な取り付け

2 枚の実際の写真は、これらの屋外防水監視エンクロージャの組み立てラインの 2 つの重要な段階を記録しています。最初の画像では、エンクロージャ本体とドアが作業台の両側に配置され、ヒンジの取り付けを待っています。ドアの内側には、連続した黒色の EPDM 防水シール ストリップがすでに取り付けられており、シール溝に切れ目はありません。 2 番目の写真は、ステンレス鋼のヒンジを使用してドアが筐体に取り付けられているところを示しており、組立業者がドアとフレームの間の隙間を微調整して校正しています。

ドアとキャビネット本体の間の位置合わせは、ユニット組み立て全体の中で最も重要な精度のステップです。ヒンジの取り付け位置のわずかなずれでも、ドア パネルの遠端では数倍に拡大され、シール ストリップが不均一に圧縮されたり、ドア ロックが引っかかったりすることがあります。 Ouyue Electric の組み立てプロセスでは、正確な位置決めのために標準化された治具が採用されています。キャビネットとドアの両方のヒンジ取り付け穴は 1 回の操作でレーザー切断され、穴の位置精度は ±0.1 mm 以内に制御されます。組み立て業者は、事前に開けられた穴にヒンジを位置合わせし、ステンレス鋼のボルトを挿入して締めるだけで済むため、現場で穴あけやマーキングを行う必要がありません。

ヒンジの取り付け後、シールの調整段階に進みます。ドア パネルを閉じた状態で、組立担当者は 0.1 mm 隙間ゲージを使用してドアの継ぎ目に沿ったシールの隙間を部分的にチェックし、EPDM ガスケットが全周にわたって均一に圧縮されていることを確認します。シールストリップの圧縮は 30% ～ 40% の間に制御する必要があります。この範囲では、十分な防水シール圧力を確保しながら、熱サイクルに対応できる十分な弾性を確保し、長期使用による永久的な圧縮変形を防ぎます。

密閉テストに合格したら、ステンレス製のラッチロックを取り付け、ラッチのかみ合いの深さを調整します。ラッチとストライクプレートの間の重なりは 5 ～ 7 mm に維持する必要があります。これにより、ドアが閉じた後に誤って開いてしまうことがなくなり、また、かみ合いすぎによる開く際の過度の抵抗が回避されます。

II.ステンレス基材+防雨構造：ブラジルの屋外セキュリティシーンに合わせてカスタマイズ

ブラジルの広大な領土と多様な気候帯により、屋外セキュリティ監視機器の配備環境は大きく異なります。アマゾン流域の高温多湿な熱帯雨林から、北東部の半乾燥内陸​​地域、そして南東部の沿岸塩水噴霧地帯に至るまで、単一の電気エンクロージャは、これらの大きく異なる条件にわたって一貫した保護性能を維持する必要があります。

ステンレス鋼基板は多様な気候帯の課題に対応します

ブラジルに出荷されるこの屋外防水監視エンクロージャのバッチは、ベース素材として 304 ステンレス鋼を使用しています。ステンレス鋼に固有の不動態皮膜は、湿気、塩分、紫外線の環境下でも安定しており、誤って塗装に傷がついた場合でも錆が広がるのを防ぎます。この機能は、ブラジルの多様な気候帯に展開する場合に特に重要です。装置がアマゾンの熱帯雨林の一年中高湿な環境、サンパウロ州の塩分を含んだ海岸の大気、またはブラジル高原の強い紫外線にさらされた環境のいずれに設置されても、ステンレス鋼の筐体は構造的完全性を維持します。

キャビネットの表面は屋外静電粉体塗装で処理されており、塗装色は顧客の要件に応じてカスタマイズできます。ブラジル市場では、熱帯の太陽光の下での熱放射を反射し、内部温度の上昇を抑えるのに役立つ、灰白やベージュなどの明るい色の仕上げが好まれています。

防雨構造設計：つば、シールストリップ、ルーバーの相乗効果

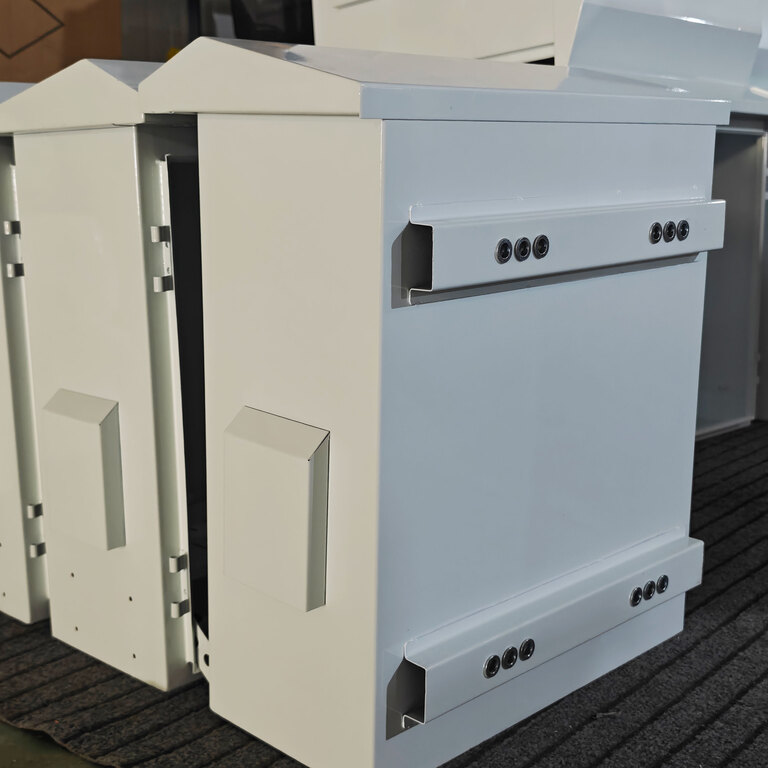

エンクロージャーの上部には、溶接継ぎ目のない 1 枚のステンレス鋼板を曲げて形成された、前方に突き出たレイン フードが備えられています。屋根に落ちた雨水はボンネットの傾斜に沿って前方に流れ、フロントドアの隙間からの浸入を防ぎます。ドアパネルの内周には、EPDM 独立気泡フォーム防水シール ストリップが取り付けられています。ドアが閉まると、ストリップは広げられたドアフレームに対して均一に圧縮され、継続的な弾性シールを形成し、通常の降雨条件下での水の浸入を効果的に防ぎます。

エンクロージャの側面には、下向きに傾斜した型抜きルーバー デザインの放熱ルーバー エリアが備えられています。ルーバーは、雨水の自然な垂直重力流を利用して水の浸入を防ぎながら、空気の対流冷却を可能にします。ルーバーの内側には防虫メッシュが設置されており、虫や大きな塵の侵入を防ぎます。ブラジルの屋外セキュリティ監視エンクロージャでは、防水と同様に換気と放熱が重要です。通常、エンクロージャにはスイッチ、光トランシーバ、POE 電源モジュールなどの継続的に熱を発生する機器が収容されています。ブラジルの熱帯高温環境では、機器の安定稼働を確保するために効果的な換気が不可欠です。

Ⅲ．セキュリティ監視ボックスの内部構成

屋外の防水監視エンクロージャは、セキュリティ エンジニアリング プロジェクトにおいて「配電ボックス」よりも広範な機能を果たします。通常、次のような機器を収容して保護する必要があります。

• ビデオ信号アグリゲーションおよび光ファイバー変換用のネットワーク スイッチおよび光トランシーバー
• POE 電源モジュール。フロントエンド カメラへのネットワークと電力の統合伝送を提供します。
• 電源アダプタと電源タップは、キャビネット内の機器に 220V AC 電源を供給します。
• サージプロテクターと接地銅バーは、敏感な電子機器を雷サージによる損傷から保護します。
• 光ファイバの終端と整理のための光ファイバ スプライス トレイとケーブル管理ラック。

したがって、監視エンクロージャの内部構造は、十分な設置スペース、合理的な配線経路、および取り付け穴の柔軟なレイアウトを提供する必要があります。 Ouyue Electric のこの製品は、背面に取り外し可能な取り付けプレートが事前に取り付けられており、多数の事前に穴あけされた穴があり、顧客は実際の構成に従って機器を自由に配置できるため、後のメンテナンスや交換の際に再穴あけする必要がなくなります。複数の防水ケーブル グランドがエンクロージャの底部に事前に取り付けられており、入力ケーブルと出力ケーブルの密閉接続により、ケーブル シースからの雨水の浸入を防ぎます。

IV.ブラジルのセキュリティ市場: 公共の安全への需要が屋外機器の成長を促進

ブラジルはラテンアメリカ最大のセキュリティおよび監視市場です。業界データによると、ブラジルのセキュリティ機器市場は成長を続けており、ビデオ監視が最大のシェアを占めています。この成長は 2 つの要因によって推進されています。1 つは、主要都市の公共エリアでの監視対象範囲を拡大する継続的な都市公共安全イニシアチブです。 2 つ目は、商業部門と家庭部門の両方でセキュリティ ソリューションに対する需要が着実に増加していることです。

屋外監視エンクロージャは、カメラ、ネットワーク機器、電力システムの保護ハウジングとして機能し、一般に、配備された監視場所の数と直線的な増加関係を示します。ブラジル市場では、これらのエンクロージャの主な調達要件は、多様な気候帯に適した耐候性とモジュール式設置の柔軟性という 2 つの重要な側面に焦点を当てています。ステンレス鋼構造と防雨換気設計を組み合わせることで、これら 2 つの必須のニーズを正確に満たします。

V. 組立ラインから南米大陸まで、各ボックスは同じ品質のノードを通過します。

これら 2 枚の実際の写真は、ヒンジの取り付けから密閉検査、ロックの調整から出荷前の最終チェックに至るまで、耐候性の屋外監視エンクロージャが組立ラインで行う重要な品質チェックポイントを捉えています。レーザー切断、CNC曲げ、溶接と成形、粉体塗装、最終組み立てとテストなど、プロセス全体はOuyue Electricの自社工場で完了し、各ステップは一貫したプロセス基準に準拠しており、生産されるすべてのユニットの追跡可能な品質を保証します。

製品図面の確認後、わずか7日間で完成品を製作します。。 Whether you are a security contractor, system integrator, or equipment distributor serving Brazil and South America, feel free to send us your technical requirements or enclosure specifications.すぐにソリューションの推奨事項を提供し、サンプル生産のスケジュールを設定します。セキュリティ プロジェクトに装備するものステンレススチール製監視エンクロージャ熱帯の気象条件に耐えるように設計されており、長期にわたる信頼性の高い屋外保護を提供します。
