屋外防雨配電ボックス: 6 つのステップで密閉性を決定

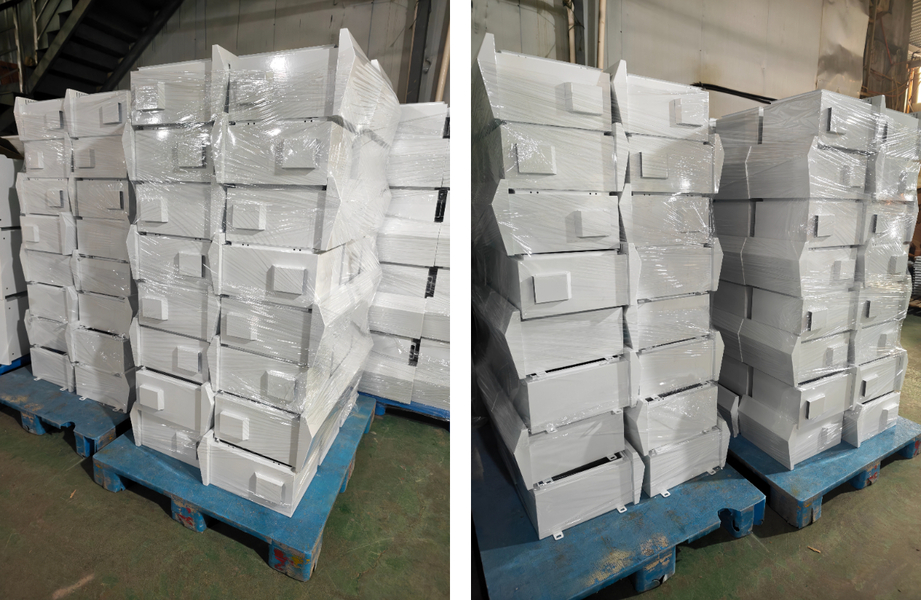

Ouyue Electric は、屋外防雨配電ボックスの工場写真と仕上げ面からわかる 6 つの製造工程を公開しています。このシリーズでは、ドアフレームの平坦度、内部溶接の品質、表面仕上げ、ガスケットの組み立て、ハードウェアの選択、発送前の最終チェックをカバーします。

エンクロージャは板金アセンブリであるため、製造段階での誤差が完成品に残ります。平坦度のないドア枠はドアを閉めると不均一な隙間ができ、雨水が最も広い面を流れます。気孔のある溶接部は、雨季になると塗装の下に錆として戻り、入隅から外側に広がります。

接合部が不均一なガスケットは、実際の設置条件下では宣言された保護レベルを維持できません。屋外防雨配電ボックスのサンプルを確認する購入者は、閉じたドア周囲の隙間の均一性、内部溶接の連続性、途切れることのない 1 つのループとして動作するガスケットの 3 つのポイントから始めることができます。

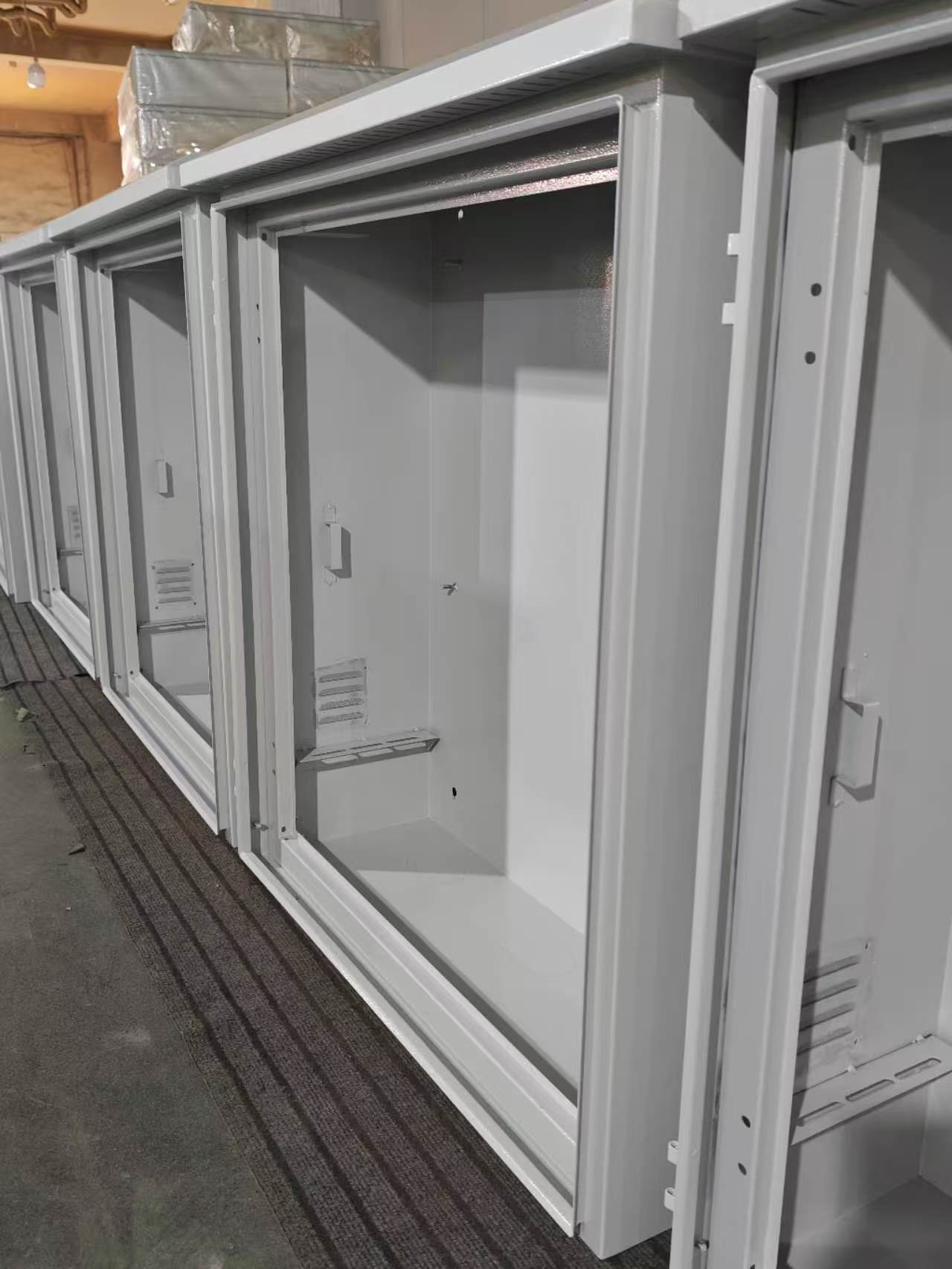

6 つの目に見える詳細とそれぞれの背後にあるステップ

ブランキングと曲げ: ドアの隙間もどこから来るのか

ブランキングによってシートの寸法が設定され、曲げによってドア フレームとエンクロージャ本体の平坦度が設定されます。ドア枠が平面度を失うと、四隅で隙間が異なり、幅の広い辺から雨水が侵入します。閉鎖チェックは簡単です。ドアを閉めて、隙間ゲージまたは目視で 4 つの側面すべての隙間を検査します。側面間の差が小さいほど、ツーリングと曲げプロセスがより安定します。

溶接と研削：強度とコーティングの密着性

屋外の防雨配電ボックスの内部溶接は継続的に実行する必要があります。溶接部に気孔があり、溶け込みの欠如やアンダーカットがある場合、梅雨の間に錆がコーティングの下に戻り、内側の角から外側に広がります。鉄製のエンクロージャは、コーティングの前に研削と前処理が必要です。そのため、スラグ、油、酸化物が除去され、コーティングが結合します。ステンレススチールの筐体も溶接熱による着色を除去する必要があり、そうしないと露出した表面が変色してしまいます。

前処理と表面仕上げ: 色の持続時間

コーティングの耐久性は、パウダーのみではなく、前処理の品質に依存します。脱脂、スケール除去、リン酸塩処理またはジルコニウム化成が不完全な場合、コーティングは 6 か月から 2 年以内に膨れ、剥がれます。再注文時に目に見える差異を避けるために、購入者はコーティングの種類とフィルムの厚さを尋ね、RAL または Pantone のリファレンスと照らし合わせて色を確認する必要があります。ステンレススチール製のエンクロージャは、プロジェクトの要件に合わせて自然仕上げまたは粉体塗装で提供されます。

ガスケットアセンブリ: 保護レベルの由来

保護レベルは構造全体によって決まりますが、ガスケットは組み立て中に最も紛失しやすい部品です。ロックが締められると、四隅に形成された 1 つの連続したループとして動作するガスケットのみが回路を閉じます。 Ouyue Electric は、IP54、IP55、IP56、および IP65 の保護等級を備えた屋外防雨配電ボックスを提供しています。サイドベントと防虫メッシュを備えた通気バージョンは、IP54 または IP55 で出荷されます。

ヒンジ、ロック、露出したファスナー: 海岸の弱点

耐食性は通常、露出したハードウェアで最初に失われます。沿岸、高塩霧、化学プロジェクトの場合、304 または 316 ステンレス鋼のヒンジ、ロック、ネジ、アース スタッドにより、ハードウェアとエンクロージャ本体の一貫性が維持され、異種金属間の電解腐食が回避されます。ドアを簡単に操作できるようにする必要がある場合、技術契約にはヒンジのタイプとメンテナンス間隔を明記する必要があります。

発送前の最終チェック

発送前に図面と照らし合わせて、切り抜き位置、印刷、ロック動作、ガスケットの状態を確認しております。切り抜きの位置が間違っていると、購入者は現場でコンポーネントを取り付けることができなくなり、印刷が間違っていると、ラベルと図面がずれてしまいます。 Ouyue Electric は、提供された図面と照らし合わせて切り抜きと印刷を確認します。長さ、幅、高さ、シートの厚さをすべて調整できます。

資材と配送

Ouyue Electric は、浙江省温州市六石鎮で 2,000 平方メートルの工場を運営しており、2 つの組立ラインを備え、10 年以上の金属筐体製造経験と CE 認証を備えています。エンクロージャは鉄、304 ステンレス鋼、および 316 ステンレス鋼からお選びいただけます。沿岸および高塩霧のプロジェクトには 316 が適していますが、内陸または一般的な屋外の現場には 304 が適しています。最小注文は 10 個で、図面ベースのカスタマイズとバッチ納品が可能です。

よくある質問

屋外の防雨配電箱ではどのくらいのドアの隙間が許容されますか?

均一性は単一の数字よりも重要です。公差は図面または技術協定で合意されています。隙間が広すぎると最も広い側から雨水が入り込み、隙間が狭すぎるとドアが閉まりにくくなり、ガスケットが過度に圧縮されます。

パウダーコーティングされた表面はどのくらいで色褪せますか?

色あせは、前処理の品質、粉末の種類、フィルムの厚さ、UV 強度によって異なります。エンクロージャの膜が薄かったり、前処理が不十分であったりすると、高紫外線領域では 6 か月から 2 年以内に光沢が失われます。コーティングの種類、膜厚、色の参照を依頼すると、判断が前進します。

溶接部が錆び始めたらどうすればよいですか？

まず、溶接欠陥が錆の原因であるかどうかを確認します。気孔や浸透不足による錆は内部から外部に広がり、表面タッチアップペイントではその広がりを止めることができません。正しい修理は、健全な母材まで研磨し、前処理と局所的な再コーティングを繰り返すことです。

ステンレススチールの筐体にもコーティングが必要ですか?

選択はプロジェクト環境によって異なります。一般的な屋外現場では天然ステンレス仕上げを使用できますが、化学薬品、強酸性、または色の一致したプロジェクトでは粉体塗装が可能です。いずれにせよ、仕上げ要件と色の基準は図面に記載されています。

最低注文数量はいくらですか?

10個入り。長さ、幅、高さ、シートの厚さ、材質、切り抜き位置、印刷、ベント量などすべて図面通りに作成します。

配電ボックスの販売代理店、太陽光発電およびエネルギー貯蔵請負業者、通信基地局インテグレータは、屋外防雨配電ボックスのサンプルと価格について Ouyue Electric にお問い合わせください。図面または寸法要件が提供されると、技術チームが材料、カットアウト、表面仕上げ、保護レベルを確認します。お問い合わせは、お問い合わせフォーム.
