屋外防雨配電ボックス: 内部の 6 つの詳細

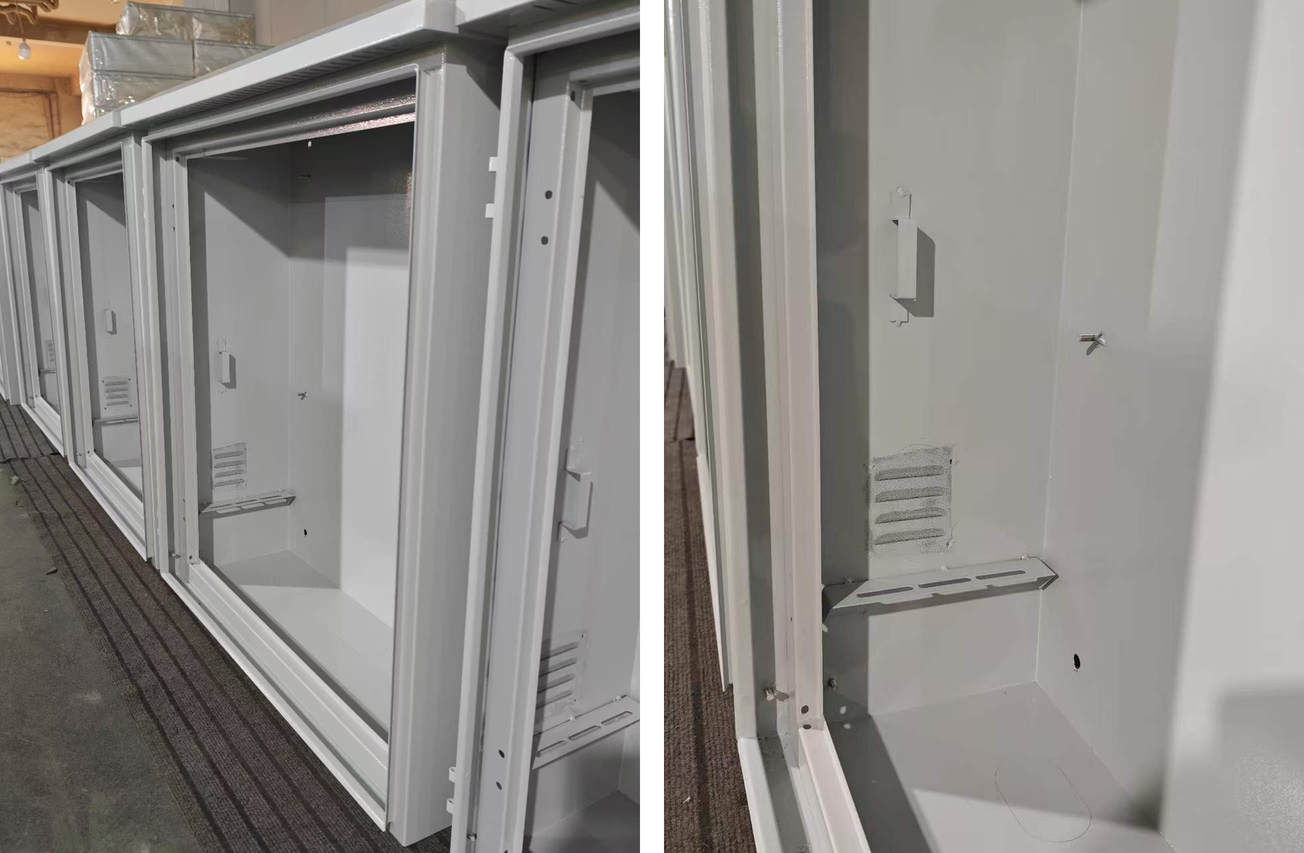

Ouyue Electric は、完成した筐体に表示される 6 つの詳細とそれぞれの背後にある組み立て手順を照合する、ステンレス製の屋外防雨配電ボックスの工場写真を公開しています。写真は生産中のユニットからのもので、開いたドアには、ドアフレームシール、防虫メッシュ付きサイドベント、内部ブラケット、下部スロット付きサポート、円形ベースカットアウトマーキング、ドアヒンジが示されています。

筐体は板金組立品のため、各工程の誤差が完成品に残ります。平坦度のないドアフレームは、ドアを閉めた後に不均一な隙間が残ります。接合部が不均一なガスケットは、実際の設置条件下では宣言された保護レベルを維持できません。バイヤーはサンプルをチェックする際に 3 つのポイントから始めることができます。閉じたドアの周囲の隙間の均一性、1 つの連続したループとして動作するガスケット、および図面と一致するカットアウトです。

6 つの目に見える詳細とそれぞれの背後にある組み立て手順

ドアフレームとシール: 保護レベルの由来

写真ではドアフレームシールが連続的に伸びており、溝に押し込まれ、四隅が一体として形成されています。ガスケットは組み立て中に最も紛失しやすい部品です。ロックが締められると、1 つの連続したループとして動作するガスケットのみが回路を閉じます。 Ouyue Electric は、IP54、IP55、IP56、および IP65 の保護等級を備えた屋外防雨配電ボックスを提供しています。サイドベントと防虫メッシュを備えた通気バージョンは、IP54 または IP55 で出荷されます。

サイドベントとインセクトメッシュ: 涼しさを昆虫から分離

写真の側壁にはルーバー付きの通気孔があり、その後ろに白い防虫メッシュが取り付けられています。低レベルの吸気と高レベルの排気は、コンポーネントからの熱を筐体の外に運ぶ対流経路を形成します。メッシュは通気口の後ろにあり、飛来する昆虫をブロックし、破片が端末に橋を架ける可能性のある内部に昆虫の死骸が集まるのを防ぎます。ほこりの多い地域では、掃除のスケジュールとともに、通気口の外側に取り付けられた洗えるダストフィルターを追加する価値があります。

内部ブラケットと下部サポート: 購入者コンポーネント用に予約されています

写真には、壁の内部ブラケットとその下にあるスロット付きサポートの列が示されています。内部スペースは購入者が用意したコンポーネント用に確保されています。回路ブレーカー、コントローラー、通信モジュール、または電源は購入者が取り付け、Ouyue Electric が筐体、ブラケット、取り付け穴を供給します。スロット付きサポートは通気口の下にあり、対流経路を妨げることなくコンポーネントの重量を支えます。

ベースカットアウトのマーキング: 水溜まりの回避

写真のベースパネルには円形の切り欠きマークが示されています。ケーブルはエンクロージャの下から入り、ケーブルが横から入るときに生じる水のトラップを避けます。予約されたカットアウトは、現場に合わせて穴を開けることも、閉じたままにすることもでき、現場での穴あけによるコーティングの損傷を軽減します。現場での掘削が計画されている場合は、Ouyue Electric が発送前に作業を完了できるように、図面に穴の直径と数量を記載する必要があります。

ドアヒンジ：耐用年数の弱点

写真のドアは側面のヒンジで筐体に接続されています。ヒンジ、ロック、ネジ、アース スタッドはすべて露出したハードウェアであり、沿岸、高塩霧、または化学物質の環境では、通常、露出したハードウェアはエンクロージャ本体より先に故障します。エンクロージャの材質に合わせて 304 または 316 ステンレス鋼を指定し、異種金属間の電気腐食を回避します。ドアを簡単に操作できるようにする必要がある場合は、技術協定にヒンジの種類とメンテナンス間隔を記録する必要があります。

表面仕上げとバッチの一貫性

写真は、1 つの製造バッチ全体で一貫した光沢と色を備えたライトグレーのコーティングを示しています。コーティングの耐久性は粉体だけではなく前処理の品質に左右され、脱脂やスケール除去が不完全な場合は半年から2年以内に膨れや剥離が発生します。再注文時に目に見えるバッチの違いを避けるために、購入者はコーティングの種類とフィルムの厚さを尋ね、RAL または Pantone のリファレンスと照らし合わせて色を確認する必要があります。

一括配信

写真のエンクロージャは 1 枚の図面から一貫して製造されており、寸法と切り抜き位置は一貫しています。 Ouyue Electric は、浙江省温州市六石鎮で 2,000 平方メートルの工場を運営しており、2 つの組立ラインを備え、10 年以上の金属筐体製造経験と CE 認証を備えています。

エンクロージャには鉄、304 ステンレス鋼、316 ステンレス鋼があります。沿岸および高塩霧のプロジェクトには 316 が適していますが、内陸または一般的な屋外の現場には 304 が適しています。最小注文は 10 個で、図面ベースのカスタマイズとバッチ納品が可能です。

よくある質問

ステンレス製の屋外用防雨配電箱の通気孔から虫が侵入することはありますか？

通気口の後ろには防虫メッシュが取り付けられており、空気を通過させながら一般的な飛翔昆虫をブロックするメッシュサイズが選択されています。ほこりの多い地域では、通気口の外側に洗える防塵フィルターを設置し、定期的な清掃スケジュールを追加する価値があります。

内部ブラケットにはどのようなコンポーネントを搭載できますか?

内部ブラケットと下部のスロット付きサポートは、購入者が用意した回路ブレーカー、コントローラー、通信モジュール、または電源を固定します。 Ouyue Electric は筐体、ブラケット、取り付け穴を提供し、購入者は内部コンポーネントを取り付けます。

設置場所に合わせてベースのケーブル差込口を開くことはできますか?

はい。ベースパネルには、直径と数量が図面と照らし合わせて確認され、現場に合わせて穴を開けるか閉じたままにする、予約された円形の切り欠きが付いています。

なぜステンレススチールの筐体にコーティングが施されているのですか?

選択はプロジェクト環境によって異なります。写真のエンクロージャには、一貫したカラーマッチングと表面マークの除去を容易にするためにライトグレーのコーティングが施されており、自然なステンレス仕上げが一般的な屋外の場所に適しています。

最低注文数量はいくらですか?

10個入り。長さ、幅、高さ、シートの厚さ、材質、切り抜き位置、印刷、ベント量などすべて図面通りに作成します。

配電ボックスの販売代理店、太陽光発電およびエネルギー貯蔵請負業者、通信基地局インテグレーターは、ステンレス製の屋外防雨配電ボックスのサンプルと価格について Ouyue Electric にお問い合わせください。図面または寸法要件が提供されると、技術チームが材料、カットアウト、表面仕上げ、保護レベルを確認します。お問い合わせフォームよりお問い合わせいただけます。
