カスタマイズされた屋外防雨型電気自動車充電配電ボックス: 16 のサイズが利用可能で、充電パイルのマッチングに柔軟なソリューションを提供します

2026-04-22 0 メッセージを残してください

屋外の電気自動車充電パイル用の配電ボックスを設計するにはどうすればよいですか?

世界中で電気自動車充電設備の導入が加速するにつれ、充電パイルをサポートする屋外配電ボックスの需要が増え続けています。屋内配電ボックスとは異なり、充電パイル用の屋外配電ボックスは、防雨、防塵、放熱、監視、安全保護などの複数の要件を満たす必要があります。

韓国の顧客の実際のアプリケーションシナリオに従って、中国のOuyue Electric Co., Ltd.は、カスタマイズされた屋外防雨電気自動車充電配電ボックスシリーズを開発しました。このシリーズには、16の異なるサイズがあり、さまざまな電力と構成の充電パイルに適応できます。以下に代表的なサイズをご紹介します。

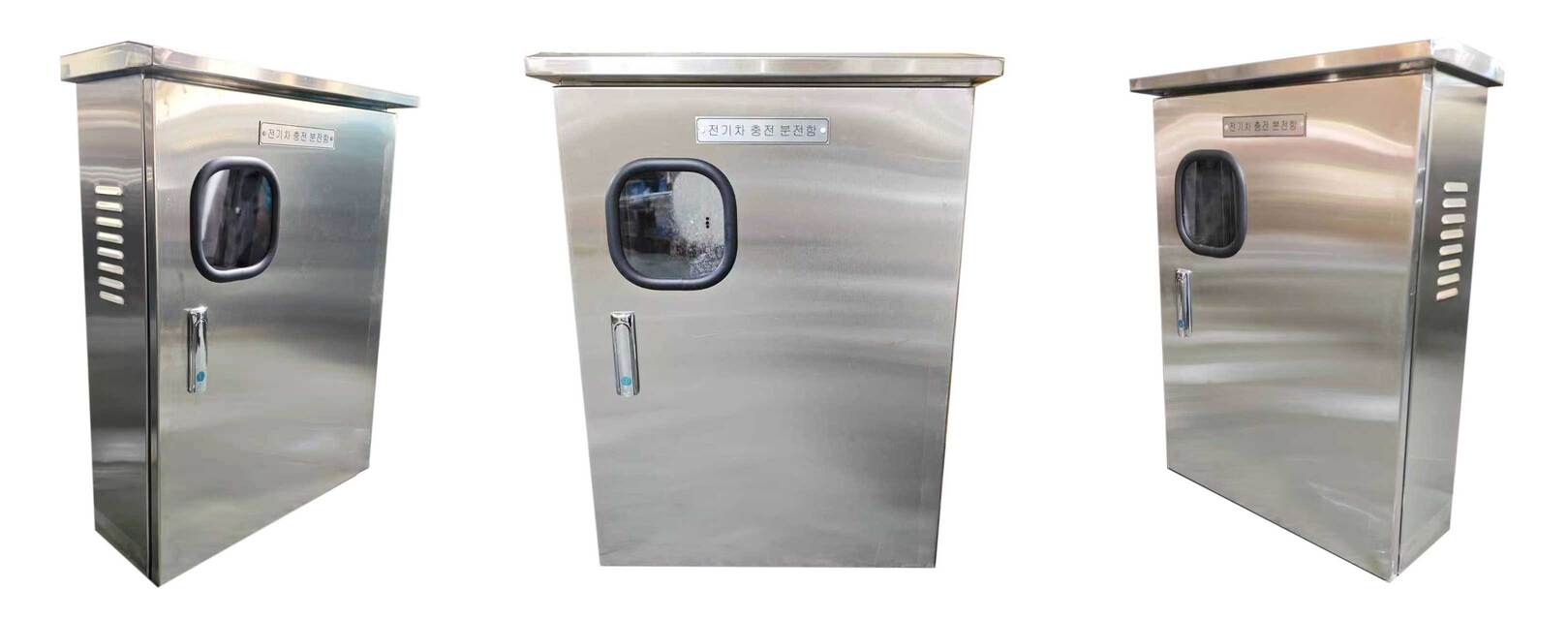

主な構造上の特徴

コンポーネントの位置	デザインの説明	機能の機能
箱の上部	防雨ひさし設計、垂れ縁付き前出しひさし	ドアの継ぎ目からの雨水の浸入を防ぎ、内部の電気部品を保護します。
箱の正面	プレーンロック搭載（AB防水シリーズ)、ロック本体がドアプレートと同一平面上にある	盗難防止・こじ開け防止、防水性を高めるシールテープ付き
箱の正面	「電気自動車の充電および配電ボックス」の内容を記載したカスタマイズされた銘板	製品識別は明確で、現場での識別と維持が簡単です
箱の正面	角型ガラス観察窓、二重強化ガラス	ドアを開けずに内部のインジケータ、ディスプレイ、電子部品の状態を観察できます。
箱の両面	ルーバー式通気口	対流放熱チャネルを形成し、ボックス内の温度を下げます。
箱の底部	チャージパイルインターフェイス用に開いた穴を予約します	充電パイルの電源線と信号線の導入とリードに便利で、密閉型で防水性があります。

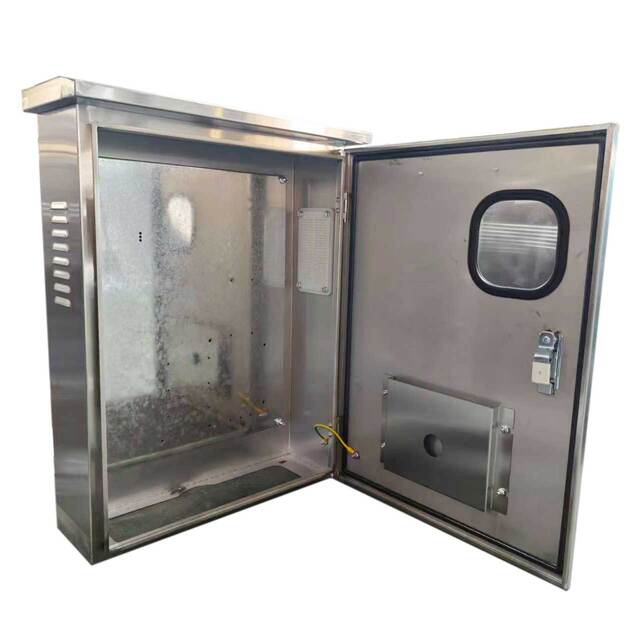

内部レイアウト: 予約済みの設置場所

顧客のニーズに応じて、配電ボックスは電気自動車の充電パイルに必要なさまざまな電気コンポーネントの設置位置を事前に計画および予約されています。ユーザーは、実際の構成に従って次のコンポーネントをインストールできます。

インレットメインスイッチ（プラスチックケース）サーキットブレーカー) 取り付け位置、標準 DIN ガイドレール付き
充電モジュール用の特別な固定ブラケット
ACコンタクタとスマートメーターの取付位置（サポートレールまたは底板固定）
サージプロテクター（SPD、タイプ2雷保護）取り付けビット
接地された銅バーとゼロ端子バー
補助電源とPLC通信ユニットのリザーブビット

注：ボックスの内部はモジュール式のパーティション設計を採用しており、各エリアは配線溝によって分離されているため、線路が明確で、現場での配線や後のメンテナンスに便利です。すべての予約位置は、コンポーネントの取り付け後の安全な動作を確保するために、標準的な電気的間隔と熱放散要件に従って計画されています。
