雨よけ・防虫換気付ステンレス配電ボックス

Ouyue Electric は、害虫の圧力が高い湿気と降雨量の多い市場向けに、新しい屋外用ステンレス製配電ボックスをリリースしました。このエンクロージャには、上部パネル全体にレイン フードがあり、左右のサイド パネルに通気口があり、各開口部の後ろに防虫スクリーンが取り付けられています。購入者が用意したコンポーネント用のキャビネット内部の取り付けブラケットと、底部パネルのケーブル挿入穴があります。

熱帯地域や沿岸地域の屋外電気キャビネットには 3 つの問題が重なっています。モンスーンの雨はドアの継ぎ目から侵入し、昆虫は熱の通気孔から侵入して内部に巣を作り、電源コンポーネントは逃げ道がないまま熱を発生し続けます。

完全に密閉されたキャビネットは雨の侵入を防ぎ、熱を閉じ込めます。通気口が開いたキャビネットは熱を放出し、虫や雨が内部に侵入します。新しい屋外用防雨ステンレス鋼配電ボックスは 3 つの役割を分離します。雨よけフードと下部のケーブル挿入穴が水を処理し、防虫網が昆虫を処理し、左右の通気口が熱の対流経路を作成します。

湿気の多い市場に通気性のあるステンレス製配電ボックスが必要な理由

東南アジアと南アジアでは、一年中湿度が高く、モンスーンの季節が長く、暦のほとんどの月は昆虫の活動で覆われています。通信基地局、太陽光発電所、屋外配電ボックスは遮蔽物がない場所に設置され、内部のスイッチモード電源、通信モジュール、インバータ負荷は熱を発生し続けます。

ステンレス鋼の配電ボックスは、湿気の多い地域では 2 つの役割を果たします。それは、構造的な耐腐食性と、キャビネット内の空気の熱管理です。湿気と塩水噴霧は、普通冷間圧延鋼のコーティングの耐久性に大きな要求を課します。これは、単一のコーティングの破損により、腐食が破損点から内部に広がるためです。

グレード 304 および 316 ステンレス鋼は、コーティングではなく素材に耐食性を持たせているため、コーティングの完全性への依存度が低くなります。屋外に設置される太陽光発電およびエネルギー貯蔵プロジェクトでは、キャビネット本体にステンレス鋼を使用することが増えています。

設計の内部: 5 つのコンポーネントの役割

レインフードはフロントパネルと両側パネルを越えて延びており、垂直方向の雨をドアの継ぎ目や通気口から遠ざけます。左右の換気口は低レベルの吸気と高レベルの排気による対流経路を形成します。

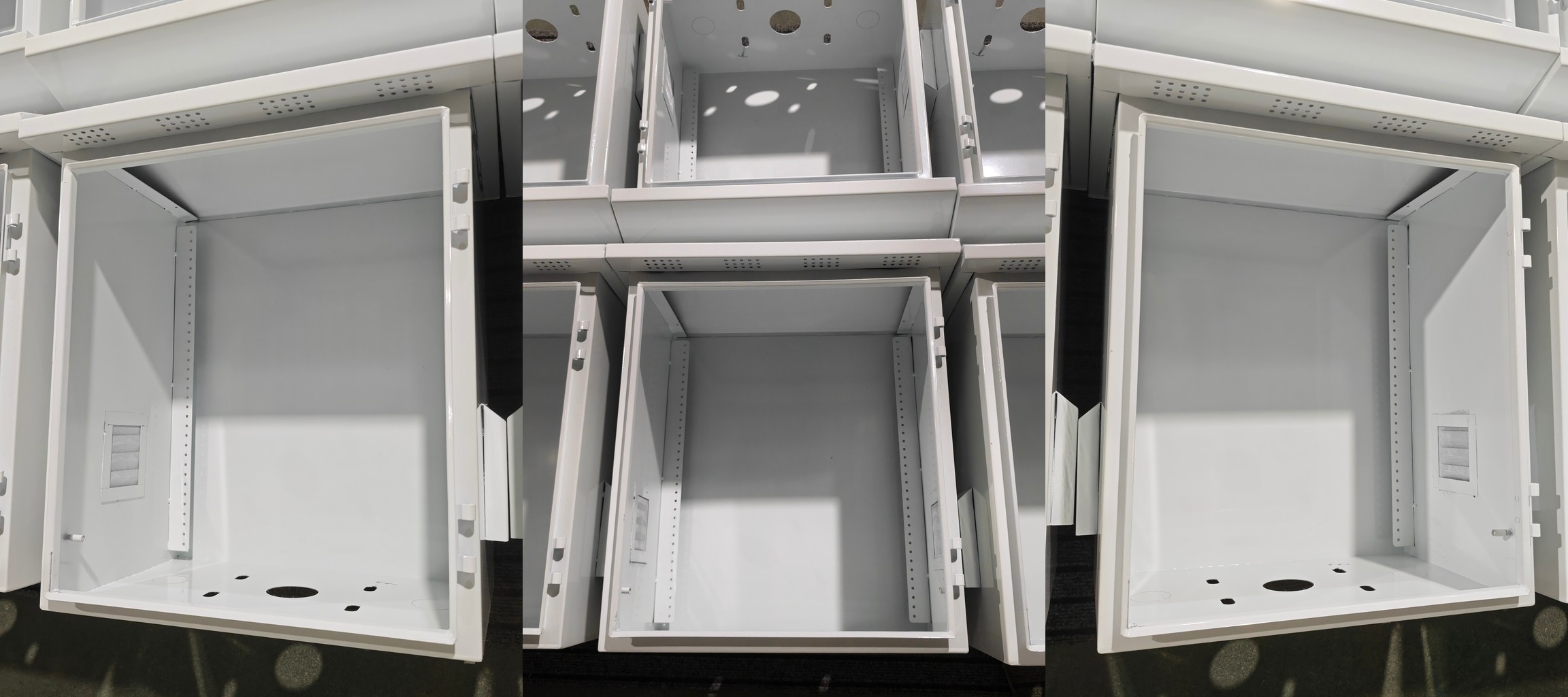

防虫スクリーンは各通気口の後ろに設置され、空気は通過させながら一般的な飛翔昆虫をブロックできるサイズになっています。内部ブラケットは、購入者が用意した回路ブレーカー、コントローラー、または通信モジュールを固定します。底部のケーブル挿入穴により、ケーブルが下から出入りできるため、横からの挿入によって水が溜まるチャネルが回避されます。

ほこりの多い設置場所の場合、Ouyue Electric では、各通気口の外側に取り外し可能なダスト フィルターを追加し、清掃スケジュールを設定することをお勧めします。排熱を優先した換気構造のため、高圧洗浄を頻繁に行う場所には適しておらず、製品ページには適した環境と不適な環境が明記されています。

材質の選択: 冷間圧延鋼、304 および 316

屋外キャビネットの寿命は材質によって決まります。以下の表は、耐食性、適切な環境、コストに関する 3 つの一般的な仕様を比較しています。

選抜試験は塩害です。内陸のプロジェクトや屋外の保護された場所には 304 ステンレス鋼が適していますが、沿岸の現場、塩水噴霧地帯、化学工場、淡水化プロジェクトには 316 ステンレス鋼が必要です。

2 つのグレード間の価格差は大きいため、ステンレス製配電ボックスの材料の選択を誤ると、過剰なコストが発生したり、早期の腐食が発生したりする可能性があります。現場の状況を調査書に書き込むことで、推測に頼る必要がなくなります。

エンクロージャが適合する場所

新しい屋外用防雨ステンレス鋼配電ボックスは、熱の除去を第一に考えて構築されており、雨と虫からの保護も同等に重視されています。 4 つのアプリケーションがデザインに適合します。

太陽光発電とエネルギー貯蔵コンバイナの分布は、4 つの中で第 1 位にランクされています。ソーラーコンバイナボックスとエネルギー貯蔵変換装置は屋外に設置され、内部のパワーデバイスは継続的に稼働し、熱除去は完全な密閉よりも重要です。

湿気の多い市場では、キャビネットに侵入した昆虫が端子をブリッジして短絡を引き起こす可能性があるため、防虫スクリーンはソーラーコンバイナ用途で最も価値があります。 Ouyue Electric は、プロジェクトの負荷に対するベントの数と配置を確認できます。

保護等級の見方

Ouyue Electric は、IP54、IP55、IP56、および IP65 の 4 つの保護等級の屋外防雨ステンレス鋼配電ボックスを提供しています。新しい換気設計では、防虫スクリーン付きの左右の換気開口部が使用されており、換気モデルの標準出荷定格は IP54 または IP55 です。

IP56 または IP65 が必要なプロジェクトの場合は、お問い合わせ時に設置環境と冷却方法を明記していただければ、Ouyue Electric 技術チームが適切な構造を確認します。

購入者は、IEC 60529 に基づいて IP コードを読み取ることができます。最初の桁は塵埃をカバーし、2 桁目は水をカバーします。換気キャビネットの実際の保護は、雨よけの寸法、通気口の形状、防虫網メッシュとガスケットの組み合わせによって決まるため、ラベルよりも構造が重要です。

プロジェクトの承認時に、防虫スクリーンを取り外して掃除できるかどうか、ドアの隙間が均等であるかどうか、ガスケットが完全に発泡しているかどうかを確認します。

カスタマイズと納品

Ouyue Electric は、浙江省六市で 2 つの組立ラインを備えた 2,000 平方メートルの工場を運営しており、10 年以上の金属筐体製造経験と CE 認証を取得しています。新しい屋外用防雨ステンレス配電箱は図面ベースのカスタマイズを受け付けます。

長さ、幅、高さ、シートの厚さはすべて調整され、カットアウトの位置、シルクスクリーンのマーク、雨よけの寸法、通気口の数はプロジェクトの仕様に従います。

最小注文数量は 10 個で、代理店の在庫や小規模プロジェクトのトライアルの両方に適しています。本体材質は冷間圧延鋼、304 ステンレス鋼、316 ステンレス鋼から選択可能で、オプションで取り外し可能なダストフィルターも提供されます。

よくある質問

新しいステンレス製配電ボックスの通気口から雨が入りますか?

雨が直接侵入しません。レインフードは垂直の降雨をキャビネットの表面から遠ざけ、通気口は防虫スクリーンとウォーターディフレクターの後ろの左右のサイドパネルにあります。激しい雨や強い横風が吹く現場の場合は、プロジェクトの確認時に取り付け方向を Ouyue Electric に送信してください。

防虫網を使用すると冷却効果が低下しますか?

エアフローのペナルティは、メッシュの開口部とオープンエリアによって異なります。 Ouyue Electric は、適切な冷却空気の流れを維持しながら、一般的な飛翔昆虫をブロックするメッシュ サイズを選択しています。粉塵の多い地域では、各通気口の外側に取り外し可能なダストフィルターを追加し、一定の間隔で掃除してください。

内部ブラケットにはどのコンポーネントを搭載できますか?

このブラケットは、購入者が用意した回路ブレーカー、コントローラー、通信モジュール、または電源を固定します。 Ouyue Electric はキャビネットとブラケットのみを供給し、内部コンポーネントは購入者の独自の範囲となります。取付穴やDINレールの位置は図面に予約できます。

最低注文数量はいくらですか?

最低注文数量は10個です。長さ、幅、高さ、シートの厚さ、素材、カットアウト、レインフード、通気口の数はすべてカスタマイズ可能で、ダストフィルターはオプションとして出荷されます。

エンクロージャに 316 ステンレス鋼は使用できますか?

はい。海岸沿いの現場、塩水噴霧地帯、化学工場には 316 ステンレス鋼が適しており、内陸の現場や一般的な屋外の現場には 304 ステンレス鋼が適しています。どちらのグレードも同じ通気防虫構造を備えています。

保護等級はどのように確認されますか?

Ouyue Electric は、IP54、IP55、IP56、および IP65 の 4 つの保護等級を提供しています。換気モデルは標準で IP54 または IP55 で出荷されます。お問い合わせ時に設置環境と冷却要件を明記していただければ、技術チームがグレードを推奨いたします。

ステンレス製配電ボックスにファンを取り付けることはできますか?

Yエス。通気口の数と配置はプロジェクトの要件に従い、アクティブな冷却プロジェクトではファンの取り付け位置と電源ケーブルのルートを予約できます。最終的な切り出しレイアウトを図面と照らし合わせて確認します。

見積もりの​​依頼方法

太陽光発電およびエネルギー貯蔵請負業者、通信基地局インテグレーター、水処理および淡水化エンジニアリング会社は、新しい屋外防雨ステンレス鋼配電ボックスの価格とサンプルについて Ouyue Electric にお問い合わせください。

図面またはサイズリストが到着すると、技術チームは材料、カットアウト、雨よけ、通気口のレイアウトを確認します。お問い合わせフォームから要件を送信するか、ステンレス製配電ボックスのカテゴリーページ .
