雷雨の季節の屋外配電ボックスの雷保護方法は？接地された銅棒の設計とステンレス製配電ボックスのサージ保護に関する分析

I. 落雷は屋根を割るだけではありません -- なぜ屋外配電ボックスに避雷が必要なのでしょうか?

雷が建物や隣接する地面に落ちると、瞬間的な電流の大きさは数十キロアンペアから数百キロアンペアに達することがあります。この大電流パルスは、次の 2 つの主な経路を介して屋外配電ボックスを脅かします。

1.直撃雷：落雷は配電ボックスや接続されたケーブルに直接影響します。このシナリオが発生する可能性は低いですが、一度発生すると、配電ボックスの内部機器は瞬時にほぼ完全に破壊されます。

2.誘導落雷と電力網サージ：はるかに一般的なシナリオは、雷が遠くの電力線または通信ケーブルに落ち、過電圧が発生し、導体に沿って配電ボックスに伝播するときに発生します。あるいは、隣接する地面への落雷により、強力な電磁パルスによって配電ボックスの入出力ケーブルに過電圧が誘発されます。この「間接的に伝わる」サージ電圧は、従来の電子部品の耐電圧をはるかに超える数千ボルトに達する場合があり、回路基板を突き破り、瞬時にパワーモジュールを焼損させます。

屋外セキュリティ監視配電ボックス、充電ステーション配電ボックス、通信基地局配電ボックスなどのアプリケーション シナリオでは、内部機器の資産価値が高く、継続的な電力供給に対する厳しい要件が求められます。したがって、雷保護はオプションの補助機能ではなく、必須の設計要件です。

II.の接地システム ステンレス配電ボックス -- 避雷基礎ベース

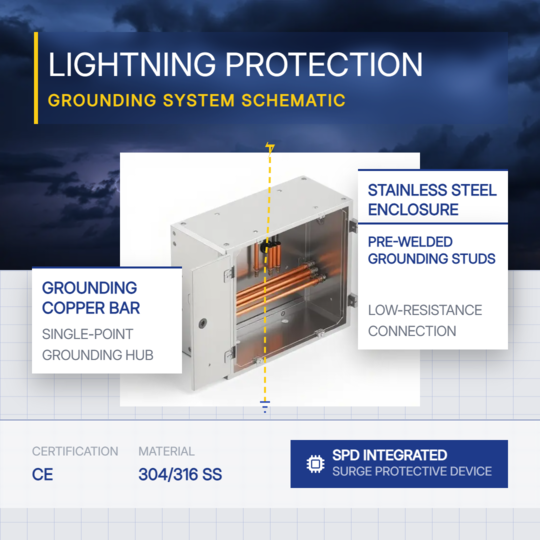

ステンレス製の配電ボックスは、雷保護および接地システムの重要なリンク、そのコア コンポーネントの詳細は次のとおりです。

1.接地銅バー: コンバージェンスジャンクション すべての保護接地線用

内部に取り付けられた接地銅棒 配電ボックスは、ボックスの完全な接地システムの中核です。の 避雷器の専用アース線、避雷器のアース線 ボックスエンクロージャ、および接続されているすべての機器の保護接地線 接地ネットワークに接続される前に、すべてがこの接続点に集まります。 主接地線を介して。この銅の棒は真鍮から作られています。 優れた導電性と耐食性を備えています。比較した 亜鉛メッキ鉄棒の場合、真鍮棒は長期使用後に腐食しません。 接触抵抗は時間が経っても増加することなく安定しています。

アースの重要な機能的価値 避雷システムの銅バーは、 「一点接地」原則: すべての機器の保護接地 同じ場所に集中するため、設備への二次被害を防止します 分散した複数の接地点によって引き起こされる電位差によって引き起こされます。 雷電流の瞬間的な放電中に、短時間の高電流が発生します。 接地銅棒に電位が発生します。ただし、エンクロージャと 接続されているすべての機器の信号グランドは電気的に等電位である この銅棒に接着されているため、危険な電位差は発生しません。 異なる機器間。

2.ステンレススチールボックスエンクロージャ: 固有の等電位体

304 ステンレス鋼のボックス本体は電気的に保護されています。 一体構造として導電性を発揮します。ボックスエンクロージャが確実に完成したら、 接地用の銅バーに接続すると、ボックス全体が等電位を形成します。 ファラデーケージ効果のあるボディ。外部電磁場があっても 劇的に変化してもボックス内の電磁環境はそのまま 比較的安定しています。ボックスエンクロージャもある程度の機能を提供します。 内部電磁パルスのシールドと減衰。一方、 ボックス本体は等電位で接着されているため、作業員が作業を行うことはありません。 [システムの絶縁欠陥が発生した場合] 感電の危険があります。

Ⅲ． 暴風雨前点検 -屋外配電の避雷設備に関する3事項 ボックス

すでに設置されている屋外配電ボックスの場合 運用開始時には、運用および保守担当者が次のことを行うことをお勧めします。 雷雨が来る前に以下の点検を完了してください ハイリスク期間:

1. 接地の目視検査 接続:

接地銅棒のすべての端子が正しく接続されているかどうかを確認してください。 アース線の絶縁層がしっかりと固定されているかどうか 銅棒の表面にひどい酸化や錆が発生していないか。 緩みが見つかった場合は、すぐに締めてください。腐食がある場合 見つかった場合は、対応するコンポーネントを直ちに交換してください。

2. 接地抵抗 測定：

 専用の接地抵抗計を使用して測定してください。 配電ボックスの主接地電極の接地抵抗。 測定値が 10 オームを超える場合は、接地電極を点検してください。 腐食、破損がないか、周囲の土壌が過度に乾燥していないか確認してください。 追加の接地電極を追加するか、抵抗低減剤を塗布してください。 必要です。

3.SPDステータス検査：

ほとんど SPD にはステータス インジケータ ウィンドウが装備されており、緑色は正常を示します。 赤は交換が必要な障害を示します。 SPD は徐々に 複数のサージを吸収すると劣化します。ステータスウィンドウが赤色に変わると、 内部バリスタが故障しており、すぐに交換する必要があることを示します。 タイムリーなやり方。そうしないと、雷保護機能が機能しなくなります。 正常に動作します。

IV:OUYUE Electrical は、 屋外用防雨配電箱

信頼性の高い雷保護ソリューション 屋外配電ボックスは標準化された構造レベルから作成 からの等電位接続を含むエンクロージャの設計 銅バーをステンレス鋼の筐体および経路に接地 あらかじめ取り付けられたアースネジから SPD 取り付けベースまで。オユエ Electric のステンレス製配電ボックスには、構造化された 工場出荷時の接地システムにより、標準化された信頼性の高い基本的な接地システムが提供されます。 避雷工事、日常業務、 エンドユーザー向けのメンテナンス。

 製品図面をご確認の上、 完成品は 7 暦日以内に配送可能です。 標準構成が必要か、それとも細かくカスタマイズされた Lightning が必要か 保護ソリューションについては、技術仕様を提出してください。 ソリューションの推奨事項とサンプル生産を迅速に提供します タイムライン。
