世界的なインフラストラクチャが過熱する中、建設現場の配電基準はどのように対応できるのでしょうか? Ouyue Electricは、高保護ステンレス製屋外用左右両開きボックスを発売しました

I. 建設現場の配電ボックスはなぜオレンジ色でなければならないのですか?

建設現場では、印象的なオレンジ色は決して見栄えのためだけではなく、安全信号です。各国の建設現場の安全基準では一般に、仮設配電設備には視認性の高い警告色を使用することが求められており、これによりオペレーターや機械の運転手は複雑な環境でも電源の位置を一目で識別できるとともに、専門家以外の人には近づかないように警告することができます。

これステンレス屋外用左右両開きボックス 左右扉付建設現場向けに特別に設計されたこの製品は、オレンジ色の屋外用工業用塗料でコーティングされており、3つの実用的な機能を備えています。1つ目は、認知度が高く、建設現場の安全警告の色基準を満たしていることです。第二に、屋外グレードのポリエステル粉体塗装は紫外線による老化に強く、日光に長期間さらされても色褪せたり粉化したりしません。第三に、ベース素材は 304 ステンレス鋼で作られています。

工事現場の衝突などで誤って塗膜に傷がついても、母材自体が錆びることはありません。これは、従来の鉄粉塗装ボックスでは得られない利点です。

II.横両開き構造：建設現場での頻繁な配線やメンテナンスに配慮した設計

従来の縦型配電箱とは異なり、左右扉を備えたこのステンレス製屋外左右両開きボックスは、正方形の横型ボックス構造を採用しています。上部には防雨傾斜上部が装備されており、雨水が上部に溜まってボックスの内部に浸透するのを効果的に防ぐことができます。傾斜天板とボックス本体は同一のステンレス鋼板をCNC曲げ加工により一体成型しており、溶接継ぎ目がなく、構造上、天板からの漏れの心配がありません。

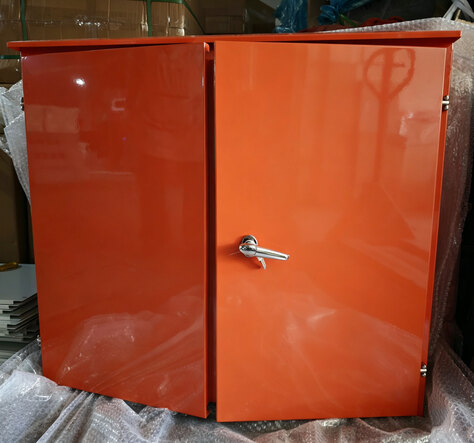

エンクロージャは、左右のドアが独立して開く両開きドア設計です。これにより、電気技師は配線作業やメンテナンスの際に操作側のドアのみを開け、反対側のドアを閉めたままにし、埃や湿気の侵入を最小限に抑えることができます。また、デュアルドア構成により作業スペースが広くなるため、回路構成を頻繁に調整する必要がある建設プロジェクトに特に適しています。

右側のメインドアにはクロムメッキのハンドルロックが装備されており、安全にロックでき、不正なアクセスや不適切な接続を防ぎます。ドアの端に沿って連続防水シールストリップが埋め込まれており、EPDM 独立気泡フォーム素材で作られており、-40°C ～ 120°C の範囲の温度下で長期間にわたって安定した弾性を維持し、太陽、雨、極端な温度変動にさらされる過酷な建築環境でも信頼性の高い性能を確保し、それによって総合的な保護等級 IP65 を達成します。扉の丁番にはステンレス製の丁番を使用しており、サビに強くスムーズな開閉が可能です。エンクロージャの底部には複数の円形のケーブル入口/出口穴があらかじめ取り付けられており、それぞれの穴にはゴム製グロメットが取り付けられており、金属エッジによる切断からケーブル絶縁を保護すると同時に、効果的な防塵および防水性も提供します。

Ⅲ．内部構成詳細：安全規格に適合した二次配電盤

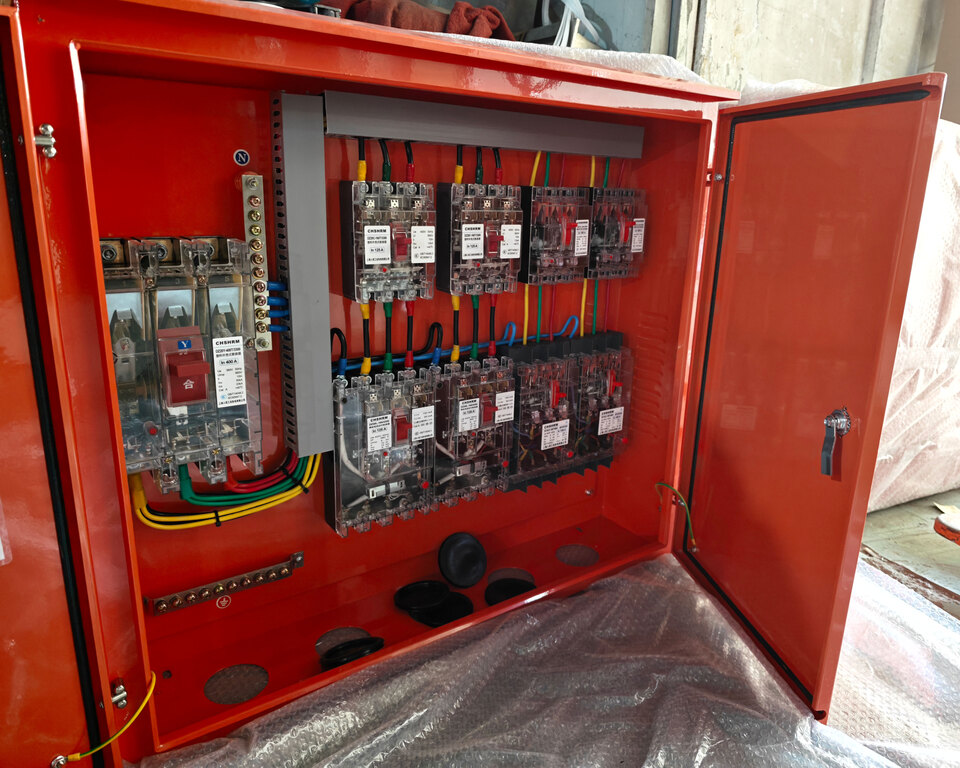

両開き扉を開けると、ステンレス製屋外用左右両開きボックス内の電気構成が全表示されます。すべてのコンポーネントの選択と配線方法は、建設現場での一時的な電気の使用に関する安全規制に準拠しています。

主回路: 400A メインスイッチ、目に見えるブレークポイントにより電源オフの安全性を確保

透明ケースのプラスチックケース入りサーキットブレーカーがメインスイッチとして入力ラインの左側端に取り付けられており、定格電流は400Aで、過負荷と短絡に対する二重の保護機能を備えています。透明なシェル設計により、内部接点の開閉状態が直接見えるため、「見えるブレークポイント」を実現します。メンテナンス前に、電気技師は表示灯に頼ることなく、主回路が完全に切断されていることを目視で確認できます。

黄、緑、赤の三相線、青の中性線、黄緑の 2 色アース線はすべてメイン スイッチの下に接続されています。すべて国家標準色で区別されており、配線はすっきりと標準化されています。ケーブルは整理され、ケーブル トレイを通して配線されるため、交差や乱れが防止され、ラインの摩擦による短絡のリスクが軽減されます。

分岐保護: 上に回路ブレーカー、下に残留電流装置 (RCD) - 各マシンに独自のスイッチと RCD が付いています。

メインスイッチの右側で回路が2列に分かれており、上段は分岐ブレーカー、下段は残留電流保護（RCD）を内蔵したブレーカーを配置し、「1台、1スイッチ、1RCD」の標準構成を実現しています。各建設機器は専用のサーキットブレーカーと RCD に独立して接続されます。いずれかのデバイスに漏れ電流や過負荷が発生した場合、その特定の回路のみがトリップし、他のデバイスは影響を受けません。

分岐スイッチの定格は通常 125A で、小型電動工具から高出力溶接機やタワー クレーンの電源まで、さまざまな電力レベルの建設機械に適応し、柔軟な構成が可能です。すべての分岐回路ブレーカーは透明なハウジングを備えており、定期検査中に電源を遮断したり筐体を開けたりすることなく、透明なパネルを通して各回路の接触状態を視覚的に検査できます。

接地方式：独立中性線・接地棒、TN-S三相5線式

ボックス内には独立した中性線バー（Nバー）と接地バー（PEバー）が装備されており、それぞれ中性線と保護接地線の集中配線に使用されます。この設計は信頼性の高い接地保護を保証し、TN-S 三相 5 線消費電力規格に準拠しています。システム全体で、保護中性線 (PE) と作業中性線 (N) が厳密に分離されており、機器のケーシングは常に安全な接地状態にあります。

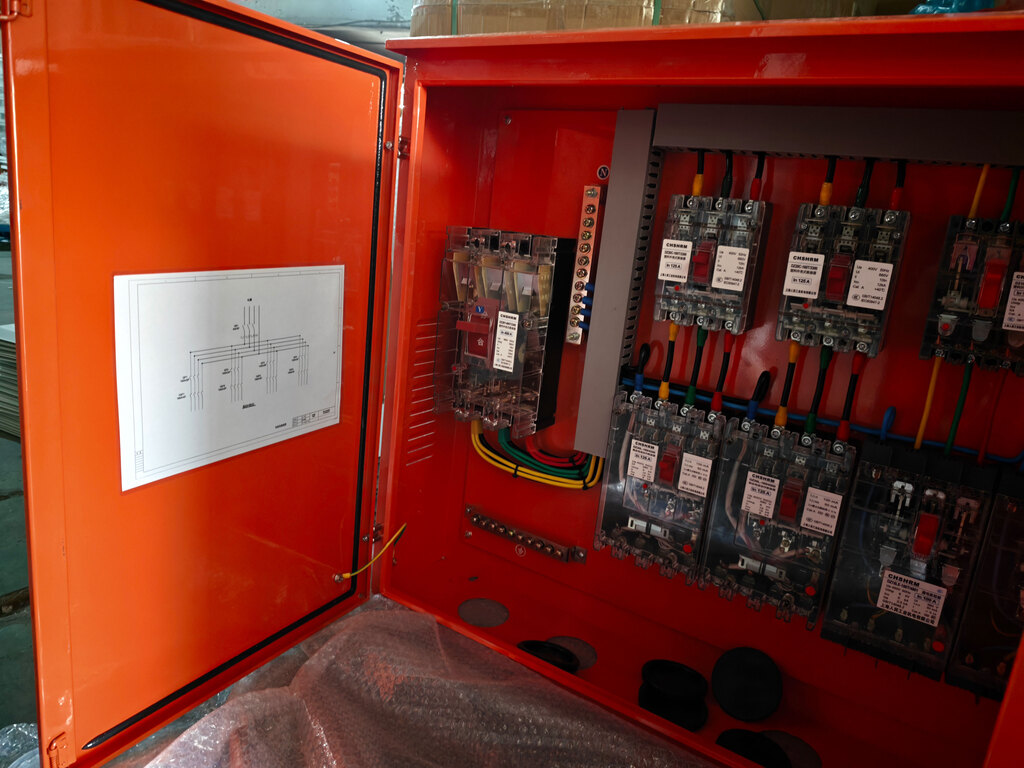

ボックスドアの内側には、回路の方向とスイッチ構成を示す明確な電気システムの概略図が貼り付けられています。これは、電気技師が障害を迅速に特定するのに便利であり、また、異なるチームが交互に作業するときにシステム構造を迅速に理解することもできます。

放熱設計：側板の放熱穴により動作温度の上昇を低減

ボックスのサイドパネルは複数の放熱穴を備えて設計されており、自然な空気対流チャネルを形成します。これにより、機器の連続動作中に内部熱が代謝され、コンポーネントの動作温度が低下します。放熱穴の内部には防虫ネットが装備されており、虫の侵入やショートを防ぎ、大量の建設粉塵の流入も防ぎます。

IV.世界的なインフラ建設の加速に伴い、建設現場の配電ボックスの市場開発も加速しています

このステンレス製屋外用左右両開きボックスの発売は、加速する世界的なインフラ開発の新たな段階と一致しています。複数の主要経済国の政策と投資により、建設現場での配電設備の需要が持続的に増加しています。

米国:2021年に署名されたインフラ投資・雇用法に基づき、米国は道路、橋、公共交通機関、鉄道、空港、港湾、送電網、ブロードバンドなどの分野に8年間で1兆2000億ドルを投資する計画だ。この大規模なインフラへの取り組みは、建設現場での一時的な電力需要が大幅に増加することを意味しており、プロジェクトの開始前に準拠した現場配電ボックスが必要となります。

中東：サウジアラビアのNEOM未来都市、紅海観光開発、ドバイ都市拡張などのスーパープロジェクトが進み続けている。この地域の建設現場は一般に、高温、砂嵐、強烈な紫外線などの極端な環境課題に直面しており、電気筐体の保護等級、耐候性、安全なロック機構に対してより高い要求が課せられています。

東南アジア：ベトナム、インドネシア、フィリピンなどの国々は工業化と都市化のプロセスを加速しており、工業団地、港湾、高速道路などのインフラプロジェクトが多数立ち上げられています。これらの市場の建設現場の配電設備は、低規格から国際規格へのアップグレードが進められており、高保護で準拠した配電ボックスの需要が大幅に増加しています。

ヨーロッパ：EUの「グローバル・ゲートウェイ」インフラ構想や非EU諸国との接続プロジェクトが進み続ける一方、ウクライナ復興への期待により欧州建設市場における仮設配電設備の需要がさらに高まっている。 CE 認証と IP65 保護等級は、欧州の建設プロジェクトに参入するための基本要件です。 Ouyue Electric のステンレス製屋外用左右二重ドア ボックスは、すでに CE 認証を取得し、IP65 テストに合格しており、コンプライアンスにおいて先行者としての利点が得られます。

業界研究機関によると、建設分野における電気機器への世界的な支出は年平均約5～6%で増加すると予想されており、市場規模は2028年までに800億ドルを超えると予測されています。新規建設プロジェクトの必須コンポーネントとして、現場配電ボックスの需要は建設用電気機器市場全体よりも速いスピードで成長すると予想されています。

V. 準拠製品で世界の建設現場配電市場に参入する

海外のインフラプロジェクトに携わる中国のエンジニアリング請負業者であっても、現地市場に配電機器を供給する販売代理店であっても、Ouyue Electric は工場の製造能力とコンプライアンス認証を活用して、国際現場の安全基準を満たすステンレス製の屋外用左右両開きボックスを提供できます。

製品図面確認後、最短7日で完成品をお届けします。プロジェクトの電気要件またはエンクロージャの仕様を当社にお送りください。電気構成ソリューション、認証書類、迅速なプロトタイピング スケジュールを含む完全なパッケージ サービスを提供します。
