白色スプレー塗装ステンレス屋外防雨配電ボックス量産実写真：ボックス本体のスプレー、防水ゴムストリップの硬化から内部構造の完全分析まで

I. ボックス本体はスプレーされ、ドアパネルの組み立てを待っています

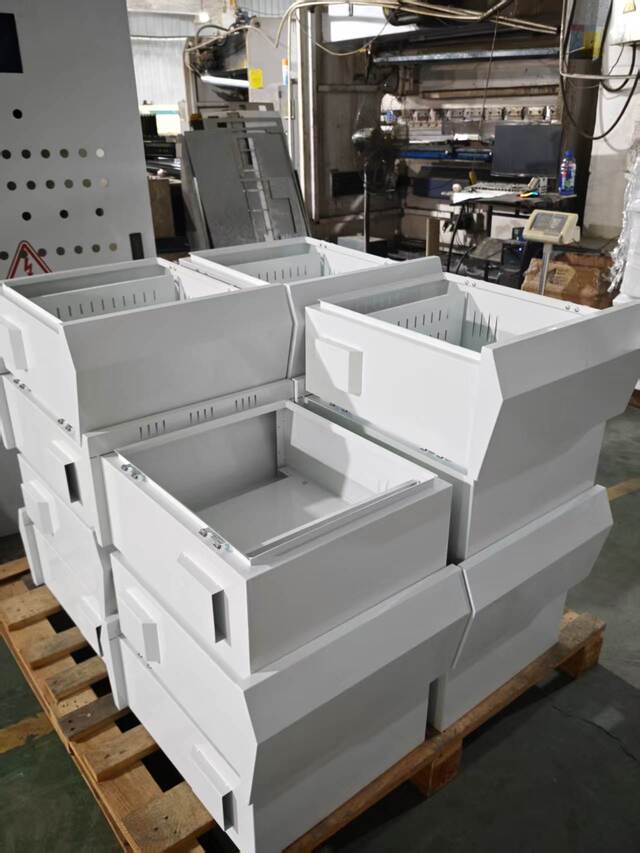

最初の実際の写真では、スプレーされた数十の白いステンレス鋼のボックス本体が層ごとに積み重ねられ、最終組み立ての前にドアパネルのゴムストリップが硬化するのを待っています。各ボックスの表面は均一で微細な白色静電粉体塗装で覆われています。コーナーはきれいに曲げられ、溶接は滑らかで完全です。

このボックスのバッチは、ベース素材として 304 ステンレス鋼で作られており、屋外グレードの静電パウダーホワイトでコーティングされています。白いコーティングは屋外のシナリオで実用的な機能を持ちます。明るい色の表面は太陽光の熱放射を反射します。夏の高温環境下では、白いボックスの表面温度が濃い灰色のボックスよりも8～12℃低くなり、ボックス内の温度上昇を抑え、部品の寿命を延ばすことができます。これは、ヨーロッパや中東市場の屋外配電ボックスが一般に白色塗装を好む理由でもあります。

II.ドアパネルの防水ゴムストリップが取り付けられています。硬化後、組み立て可能です

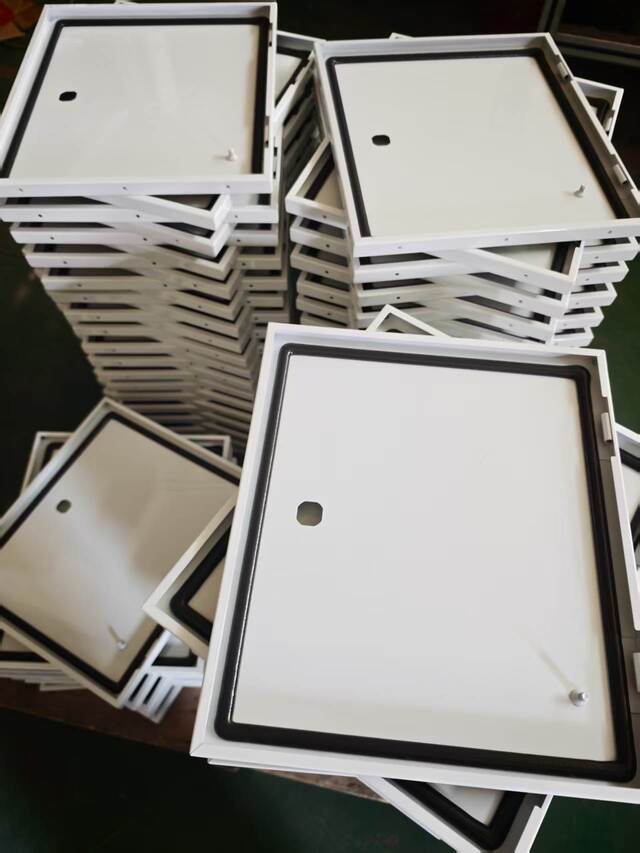

2 番目の写真は、このボックスのバッチと一致するドア パネルを記録しています。ドアパネルは白のスプレーで仕上げられ、連続した黒い防水ゴムストリップがエッジに埋め込まれています。現在はゴムストリップを硬化させて静止している段階です。ゴムストリップは、EPDM (エチレンプロピレンジエンモノマーゴム) 独立気泡フォーム素材で作られています。ボックスドア内側のシール溝に専用の接着装置を介して埋め込み、全周を切れ目なくシールします。

取り付け後にシーラント ストリップを静置して硬化させる理由は、EPDM ストリップの裏面の接着剤が埋め込まれた後、ステンレス鋼の溝に完全に接着し、その後の層間剥離や反りを防ぐのに十分な時間を必要とするためです。さらに、圧縮および挿入中にストリップ内に内部応力が発生します。休ませることで材料が本来の弾性を取り戻し、組み立て後の応力解放によって生じる表面の凹凸を回避できます。

ドア パネル シール ストリップの各バッチが硬化した後、品質検査官がシール表面の平坦性とストリップの反発の一貫性をランダムにチェックします。

出荷前にボックス全体で降雨試験またはIP65気密サンプリングを実施し、シール性能が基準を満たしていることを確認します。 Ouyue Electric が選択した EPDM 独立気泡発泡シール ストリップは、長期使用温度範囲が -40°C ～ 120°C で、屋外の太陽光や雨に何年もさらされた後でも、安定した反発特性とシール特性を維持します。

Ⅲ．ステンレス配電ボックスの内部構造部品の分解

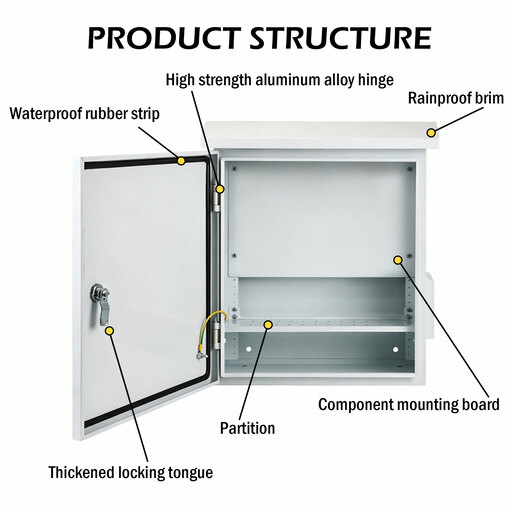

3枚目の写真は組み立て完了時の内部構造です。ステンレス製屋外防雨配電箱。 5 つの主要なコンポーネントは、次のように項目ごとに明確に表示され、分解されています。

1. 回転タングロック

ドアパネルにはステンレス製のタングロックが装備されています。閉じると、タング ロックがボックス ドア フレームの内側にあるロック プレートをしっかりと掴み、ドア パネルがしっかりと閉じられ、シール ストリップが押し下げられます。ロックコアは304ステンレススチール製で、錆びにくく、詰まりにくいです。お客様のご要望に応じて、ユニバーサルキーロック、盗難防止用三角ロック、プレス式スプリングオープンロックなどをオプションで選択でき、一括カスタマイズに対応します。

2.防水ゴムストリップ

内側から見ると、黒色の EPDM 防水ゴム ストリップが、継ぎ目や切れ目なくドア パネルの内側の円に沿って完全に配置されていることがはっきりとわかります。ドアパネルが閉じられると、ゴムストリップがドアパネルとボックスドアフレームの間に均一に押し付けられ、連続した弾性シール面を形成し、雨水、ほこり、湿気がドアの隙間から浸透するのを防ぎます。

3. 防雨つば

ボックス上部は前方に伸びる傾斜つば構造を採用。この曲げ設計の機能は、壁に沿ってまたはボックスの上を流れ落ちる雨水をドアの隙間から遠く離れた領域に誘導し、水がドアパネルの上端に沿って溜まってシール面に浸透するのを防ぐことです。帽子のつばと箱本体は同一の板材をCNC曲げ加工により一体成型しています。溶接の必要がなく、溶接漏れの心配もありません。

4.部品実装基板

ボックス内部には固定用の取り外し可能な可動取付板が装備されています。サーキットブレーカー、コンタクタ、端子台、その他のコンポーネント。設置板は亜鉛メッキ鋼板またはステンレス鋼板で、ボックス背面の埋め込みスタッドにネジで固定します。取り外し可能な設計により、お客様はボックスの外でコンポーネントの事前組み立てと配線を完了し、その後ボード全体をボックスに取り付けることができるため、現場での設置効率が向上します。

5. パーティション

ボックスの内部には、顧客の要件に応じて金属製のパーティションを装備し、ボックス内のスペースを独立した電気パーティションに分割できます。パーティションの機能には、異なる電圧レベルの回路を物理的に分離すること、主回路を制御回路から分離すること、または特定のコンポーネントに独立したシールド スペースを提供することが含まれます。パーティションはボックス内のパーティションブラケットにネジで固定されており、お客様の図面に応じて位置を柔軟に調整できます。

IV.実際の生産ラインで品質をご確認ください。

標準的な屋外防雨配電ボックスが必要な場合でも、プロジェクト図面に従って徹底的にカスタマイズされた非標準のボックス本体が必要な場合でも、Ouyue Electric は供給工場の製造能力と品質管理基準を備えた屋外使用の試験に耐えられるステンレス製配電ボックスを提供できます。

製品図面確認後、完成品の製作にかかる期間はわずか7日間です。技術要件やボックスの仕様をお送りください。できるだけ早くソリューションのご提案とサンプルのスケジュールを提供します。
