Ouyue Electric の屋外防雨配電ボックスの量産実物写真: 板金シェルから完全な機械組み立てまでの全プロセスの表示

I. 板金シェル: 冷間圧延鋼板にプラスチックコーティングを施し、放熱性と雨よけを両立

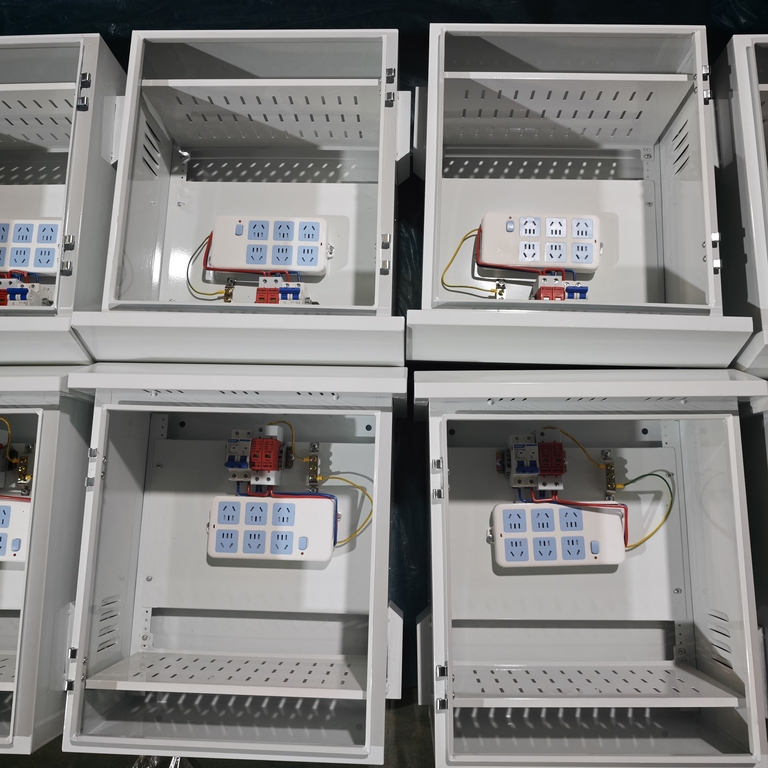

最初の実際の写真では、作業場の組立エリアに数十個の白い箱が並べて配置されています。ボックスドアはまだ取り付けられておらず、シェル自体の職人技の詳細がはっきりと見えます。ボックス本体は冷間圧延鋼板をレーザー切断とCNC曲げにより一体成形しています。表面には錆取りのためのリン酸塩処理と静電粉体塗装が施されています。ホワイトマットコーティングは均一で細かく、防錆、耐腐食、傷がつきにくく、屋外での長期使用に適しています。

ボックス本体の主要な 3 か所に放熱ルーバーを備えた設計で、側面と上部の両方にルーバー開口部があります。ルーバーは下向きに傾斜したスタンピング構造を採用し、空気の対流経路を確保するとともに、開口部からの雨水の直接流入を防ぎます。動作中にボックス内の機器から発生する熱は、底部からの吸気と上部および側面からの排気という自然対流経路を通じて排出され、内部温度の上昇を抑え、部品の寿命を延ばします。

ボックスの扉とボックス本体はステンレス製のヒンジで接続されており、開閉がスムーズで錆びにくいです。ドア本体の端には、防水シールゴムストリップ用の取り付け溝があり、EPDM 独立気泡フォームシールストリップと組み合わせることで、ドアの隙間での雨や防塵のシールを実現します。ドアロックには屋外専用回転タング錠を採用し、関係者以外の誤操作を防止する施錠管理が可能です。ボックスの背面には壁掛け用の穴が空いており、壁掛け設置も可能です。

II.配電ボックスの内部構成を詳しく解説

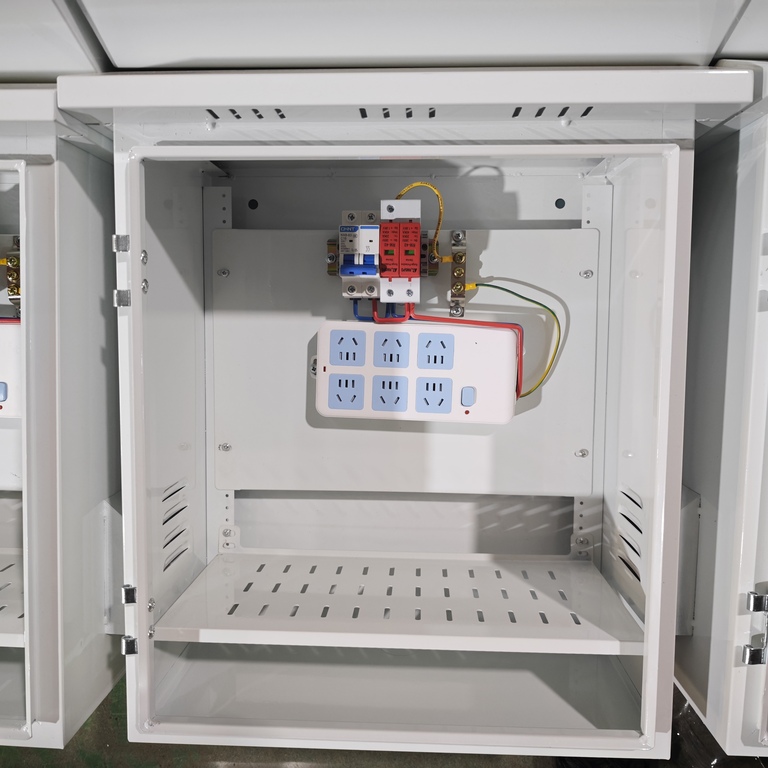

2枚目の実物写真は、電気組み立てが完了した屋外防雨配電箱の内部の詳細を示しています。ボックス内のコンポーネントは、上から下に電気チェーンのように整然と配置されています。バックプレートに多数の取り付け穴を設けているため、各部品をボルトで直接固定できるため、分解・組立・配線が容易で効率的です。

Ⅲ．屋外防雨配電箱の適用シナリオ

の屋外防雨配電箱配電、雷保護、機器の電源を統合しており、次のシナリオで広く使用されています。

屋外のセキュリティ監視:監視ポール上のカメラ、補助照明、ネットワーク機器に統合された電源と保護を提供します。

スマートな交通手段:交差点の交通信号制御盤や電子交番の電源。

通信基地局：マイクロ基地局や中継局の屋外設備の電源供給と雷保護。

スマート建設現場:建設現場の出入口回転式改札口、粉塵監視、ビデオ監視などの機器用の集中電源ボックス。

IV.屋外防雨配電箱の板金から電気組み立てまでの完全な製造プロセス

2 枚の実際の写真は、屋外防雨配電ボックスの製造プロセスにおける 2 つの重要なノード、つまり板金シェルの大規模な量産と機械全体の電気組み立てを記録しています。シート材料の切断、曲げ、溶接から粉体塗装、塗装、部品の取り付け、工場でのテストに至るまで、全プロセスがOuyue Electricの自社工場で完了します。納期は管理可能であり、品質は追跡可能です。
