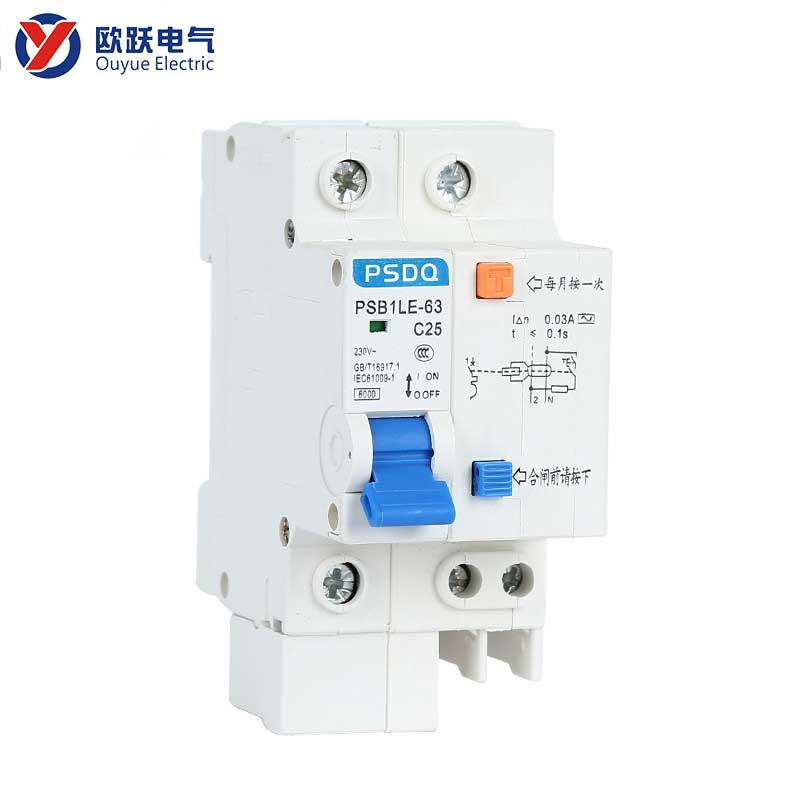

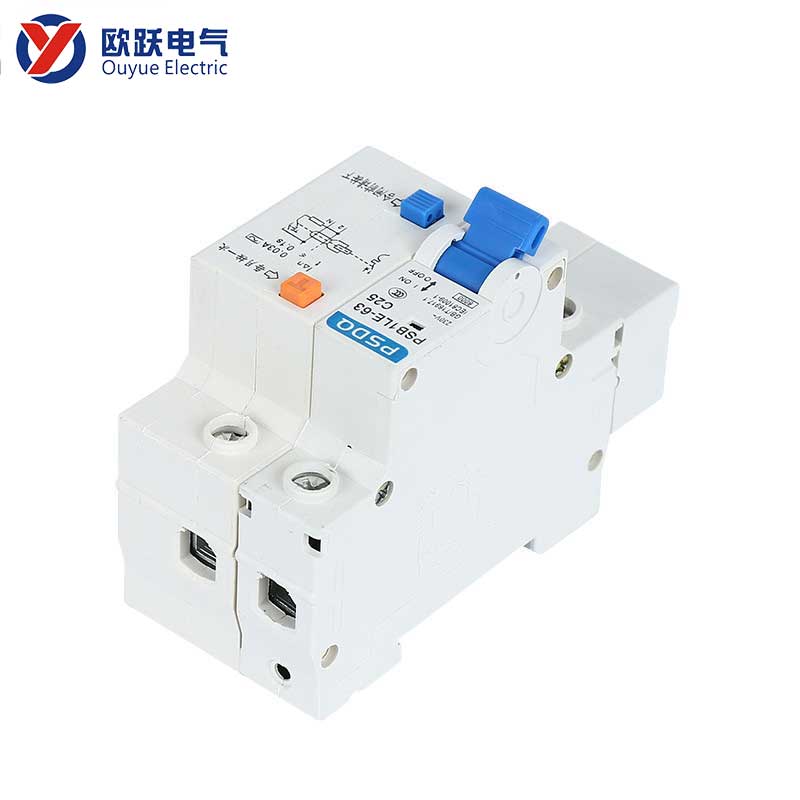

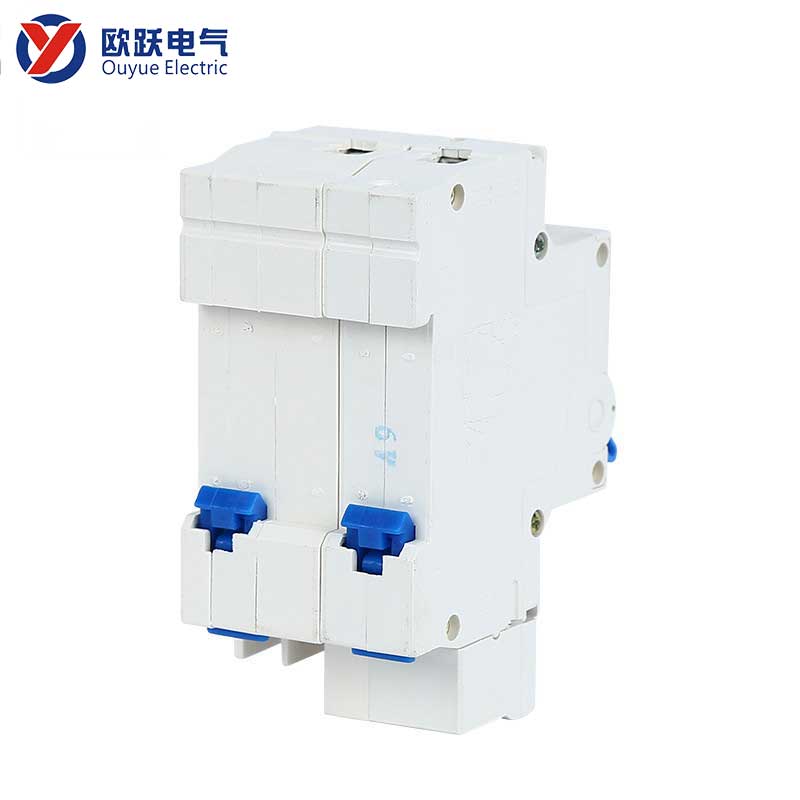

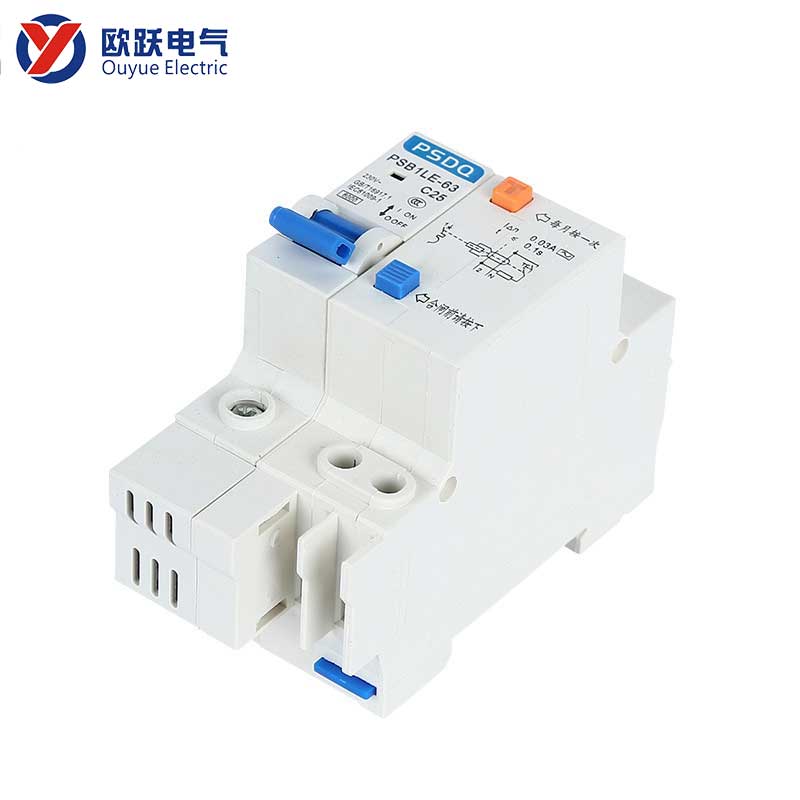

微漏電遮断器 63A 1P+N

製品紹介

• 現代の住宅、商業、その他の環境における高出力単相電力の需要の増加に直面して、従来の回路保護方式では、多くの場合 2 つのモジュール (1P 回路ブレーカー + 漏電アクセサリまたは 2P 漏電回路ブレーカー) のスペースを占有する必要があり、配電ボックス内のレイアウトが容易に困難になる可能性があります。
• 小型漏電遮断器 63A 1P+N は、わずか 1 つの標準モジュール (18mm) の幅内に過負荷、短絡、高感度漏電保護機能を革新的に統合し、相線 (L) と中性線 (N) を同時に遮断できます。単相大電流回路に完全な安全保護を提供できます。

製品仕様

パラメータ項目	仕様説明
製品型式	微漏電遮断器 63A 1P+N
極数	1P+N
定格電流	63A
定格漏れ動作電流	30mA
定格電圧	AC230V 50/60Hz
トリップ機能	タイプC
設置方法	標準 35mm DIN レール取り付け
証明書	CE

Q&A

質問:1P+N 漏電遮断器と 2P 漏電遮断器の保護の違いは何ですか?

答え:回路の核となる過負荷、短絡、漏電保護機能は完全に同等です。主な違いは物理構造にあります。1P+N はシングルモードのコンパクトな設計を採用していますが、2P はデュアルモード幅を備えています。どちらもL線とN線を同時に切断できます。

質問:このモデルでは中性線 (N) はどのように保護されていますか?

答え:このタイプの小漏電遮断器 63A 1P+N の N 極は、相線と同期してオン/オフするだけで、絶縁機能を提供します。ただし、通常、独立した過負荷保護磁気トリップはありません (つまり、N 極の過負荷だけではトリップが発生しません)。その特徴は、完全な漏れ保護と安全なバイポーラ絶縁を提供することです。
