Ouyue Electric の新しい XL-21 配電キャビネットが発売され、最初のバッチは韓国向けです

I. 上下分割構造

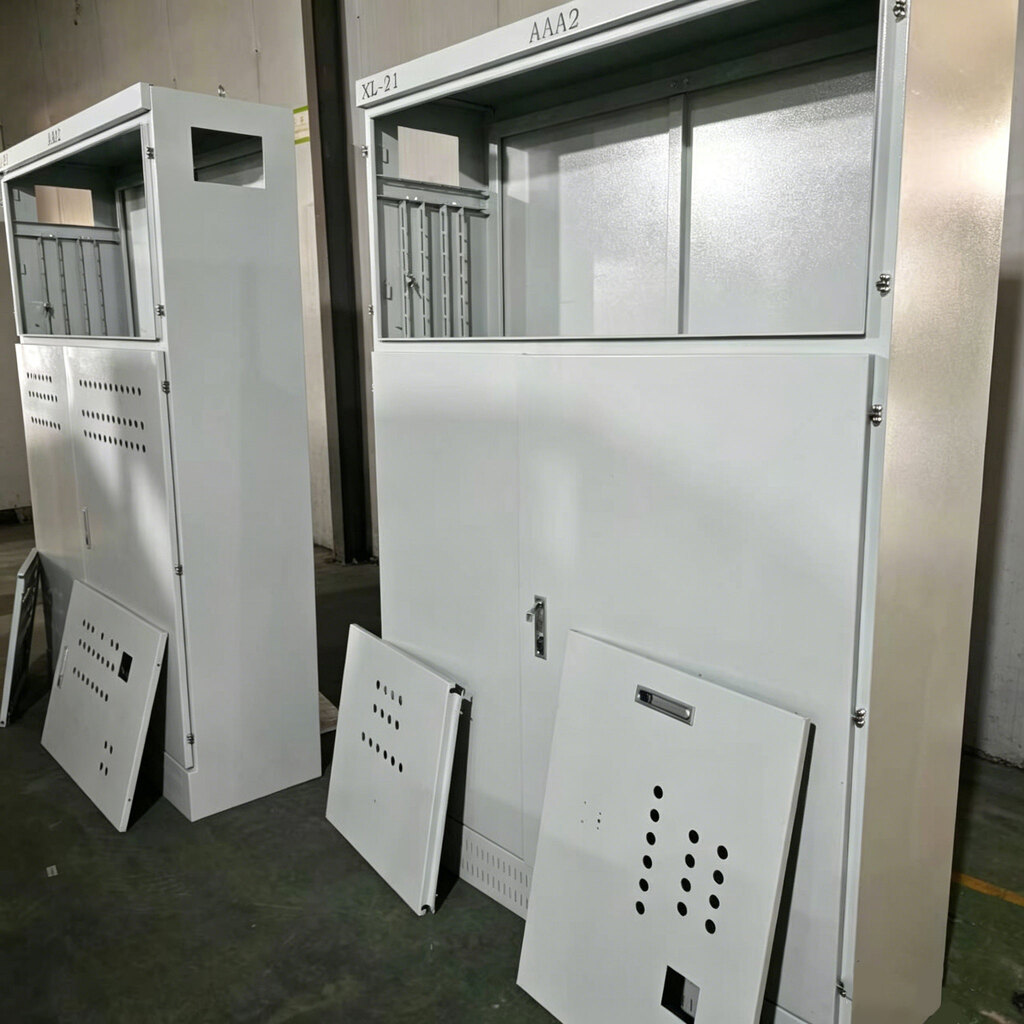

最初の実際の写真は、XL-21 配電キャビネットの全体的な外観を示しています。キャビネットは上下分割構造設計を採用し、機能エリアを上下2つの独立した空間に明確に分割しました。

上部：計器観察窓エリア

電流計、電圧計、表示灯、切替スイッチ、その他の計測および表示コンポーネントを配置するために、キャビネットの上部に透明な窓の取り付け位置が確保されています。運用および保守担当者がキャビネットのドアを開ける必要はありません。窓から電気パラメータを読み取り、リアルタイムで動作状態を判断できるため、日常の点検や故障検出の効率が大幅に向上します。キャビネットの上部は識別位置として確保されており、顧客の要件に応じて回路番号、機器の銘板、または安全警告ラベルを貼り付けることができます。

下部：メインスイッチ操作室

キャビネット下部のメインスイッチ操作部に独立したドアロックを装備しています。キャビネットのドアの表面には複数の放熱丸穴があり、キャビネット背面の同じ仕様の放熱バックプレートと前後の対流空気チャネルを形成します。通気性と放熱性を確保しつつ、防塵性と放熱性のバランスを考慮して丸穴径をコントロールし、粉塵の侵入を軽減します。倉庫のドアには専用の機械式ロックが装備されており、権限のない人による誤操作を防止し、産業現場の電気安全管理要件を満たしています。

II.内部調整可能な設置システム: 1 セットのキャビネットは複数の配電方式と互換性があります。

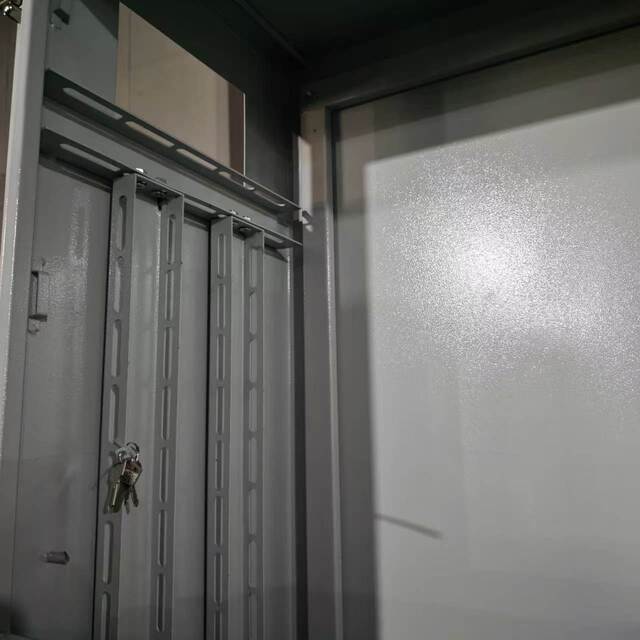

2 番目の実際の写真は、XL-21 配電キャビネットの内部構造の詳細に焦点を当てており、この製品の最も核となる設計機能である完全に調整可能な設置システムを示しています。

調整可能な取り付けコラムの複数のセットを事前に取り付けます

キャビネットの内部には、それぞれに長穴のある複数の縦方向の取り付け柱があらかじめ取り付けられています。設置ガイドレールと設置プレートは支柱に沿って上下に自由に高さ調整が可能です。これは、実際の配電計画に応じて、同じキャビネットを配線用遮断器、AC コンタクタ、サーマル リレー、銅母線などのさまざまな仕様に柔軟に適合できることを意味します。 200Aや630Aのメインスイッチでも、多ループ構成でも数ループ構成でも、キャビネットを差し替えることなく、設置位置を自由にアレンジできます。

倉庫内は区画が独立しており、強電と弱電が分離されています。

計器エリアとメインスイッチ収納部は金属製のパーティションで区切られており、強電用と弱電用の別々の配線を実現しています。この設計には 2 つの重要な意味があります。まず、主回路の大電流によって発生する電磁干渉は下部コンパートメントで隔離され、上部コンパートメントの機器や信号ラインの測定精度に影響を与えません。次に、メインスイッチを検査するときは、偶発的に接触する危険性を減らすために、上部の計器回路を絶縁したままにしてください。仕切り板には配線穴が確保されており、ケーブル通過箇所には絶縁層の切断を防ぐゴム製の保護開口が設けられています。

Ⅲ．冷間圧延鋼板+静電粉体塗装：屋内配電を長期保護します。

XL-21 配電キャビネットは、統合されたレーザー切断と CNC 曲げによって形成された高品質の冷間圧延鋼で作られており、コーナーはボルト接続を使用して組み立てられています。完全溶接構造と比較して、ボルト締めアセンブリは構造の完全性を保証すると同時に、分解、メンテナンス、内部コンポーネントの交換またはアップグレードの利便性を高めます。

キャビネット表面には静電粉体塗装が施され、マットな灰白色仕上げが特徴です。従来の塗装スプレーと比較して、静電粉体塗装は付着力が強く、耐衝撃性と耐腐食性に優れています。作業場、工場、変電所などの屋内産業環境では、長期使用しても欠けたり錆びたりすることなく耐久性を維持します。マットなグレーホワイトのコーティングは、さまざまな産業環境の配電室の標準化されたデザインを補完する、クリーンでモダンな美学を提供します。

各キャビネットには、自然な空気の対流チャネルを形成するためにドアの円形の通気孔と位置合わせされた通気孔を備えた背面パネルが標準装備されています。ドアには専用のメカニカルロックが取り付けられており、キーは集中管理され、許可された電気技術者のみがメインスイッチ収納部にアクセスできるようになっており、不正な侵入を防ぎます。

IV.韓国への輸出：海外の産業用配電規格に適合

XL-21 配電キャビネットのこのバッチは、韓国の顧客向けにカスタマイズされており、電圧レベルの適応、バスバー仕様の選択、および顧客の技術要件に従ってキャビネットの寸法が調整されています。韓国の産業用配電市場は、機器に対して 2 つの重要な要求を課しています。1 つは、標準化された高電圧および低電圧ゾーンの絶縁です。 2 つ目は、キャビネット内部設置の互換性です。工場の生産ラインでは、変化する生産タスクに基づいて電源回路構成を調整する必要が頻繁にあり、調整可能な取り付けシステムはこの柔軟な要件を正確に満たします。

中国から韓国までは海上輸送ルートが短く、通関も効率的です。 Ouyue Electric は、韓国市場向けに調整された標準的な輸出梱包を提供しています。カスタムバブルフィルムクッションライナーを備えた燻蒸処理された木箱と、海上輸送と内陸輸送の両方で製品の安全性を確保するためのキャビネットと付属品用の個別のコンパートメントです。

V. XL-21 から始まる配電ソリューションをカスタマイズする

のXL-21配電盤これは、産業用配電分野における Ouyue Electric の最新の成果です。調整可能な設置システムから分割倉庫構造、冷間圧延鋼板の粉体塗装プロセスからボルトの組み立てとメンテナンスの利便性まで、すべての設計は実際の使用シナリオを重視しています。

製品図面確認後、完成品の製作にかかる期間はわずか7日間です。標準構成が必要な場合でも、プロジェクト図面に従った詳細なカスタマイズが必要な場合でも、技術要件をお送りいただくことを歓迎します。ソリューションのご提案とサンプルのスケジュールを提供します。
